Lineární převody - řada Lifgo SVZ

Převodovka Lifgo_SVZ

Variantou základní řady Lifgo je SVZ (Schrägverzahnung) se šikmým ozubením. Tato varianta se vyznačuje podstatně tišším chodem.

Lineární převodovka Lifgo v sobě integruje kromě lineárního hřebenového převodu také kvalitní válečkové vedení, které snese velké zatížení a značné klopné momenty.

Profilový hřeben má precizní bezvůlové vedení se čtyřmi lineárními válečkovými ložisky s oběhem, která jsou vzájemně křížově uložena.

viz Detail převodovky v řezu

Typické aplikace (video)

Lifgo 5  SVZ

5.1

5.3

5.4

Síla v ose hřebenu max. [N]

3.400

14.400

22.600

Rychlost pojezdu max. [m/s]

3

3

3

Zrychlení pojezdu max. [m/s2]

50

50

50

Kroutící moment max.  [Nm]

67

428

898

Činný průměr pastorku [mm]

39,5

59,5

79,5

Modul ozubení hřebenu [M]

2,46875

2,47917

2,48438

Účinnost [%]

92

92

92

Statická únosnost [N]

51.200

161.400

161.400

Teplotní odolnost v rozsahu: -10 až +80 ºC.
Předepnutí vozíku vedení je 2%.

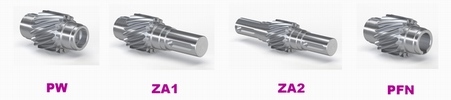

Hřídel s pastorkem lineární převodovky může být ve čtyřech provedeních:


Hřeben Lifgo_SVZ

  • PW - vnitřní pro profilovanou spojovací hřídel
  • ZA1 - vnější jednostranná s drážkou pro pero
  • ZA2 - vnější oboustranná s drážkou pro pero
  • PFN - vnitřní (dutá) s drážkou pro pero

Velikost

Rozměry [mm]

Průměr hřídele [mm]

Hmotnost [kg]

Hmotnost hřebene
[kg/m]

vnější (ZA)

vnitřní (PFN)

v závislosti na hřídeli

5.1

5.3

5.4

110 x 110 x 80

180 x 180 x 130

180 x 200 x 165

f 25

f 42

f 55

f 20

f 35

f 50

5,07 - 5,62

14,30 - 16,81

21,20 - 26,80

4,84

14,45

21,61



Další provedení :

 dvojitý lineární převod (doppel) / pevný hřeben a pohyblivá převodovka (linear)


Lifgo - doppel


Lifgo - linear


Lifgo - doppel - linear

Kromě standardního provedení, kdy je převodovka pevná a pohybuje se hřeben,
se používá také prvedení Linear, kdy je hřeben přišroubován k podložce a po něm
se pohybuje převodovka. Obě provedení mají i duální protiběžnou variantu.



 Provedení "Excenter" má hřídel uloženou na otočném excentru,
jehož natočením je možno eliminovat vůli v ozubeném převodu.



Příslušenství :

Různé provedení převodových hřídelí, spojovací profilové hřídele, kardany, spojky, stavěcí kroužky, skládané krycí měchy, různé příruby, zajišťovací západky a mnoho dalšího ...

Všechny díly na sebe navzájem precizně navazují.

Technické podrobnosti jsou uvedeny v katalogu.

Mapa příslušenství

Příslušenství (video)
