Systém měřicího kola pro odměřování délky materiálu

Univerzální systém měřicího kola pro průběžné odměřování délek běžícího materiálu s raménkem pro nastavitelný přítlak. Pro měření se využívá inkrementálního nebo absolutního enkodéru.

K dispozici jsou různé průměry měřicího kola a různá obložení podle typu měřeného materiálu. Systém je vhodný pro umělé hmoty, papír, lepenku, dřevo, textil, lesklé kovy, lakované povrchy a drát. Přítlak je nastavitelný ve stupních po 10N.

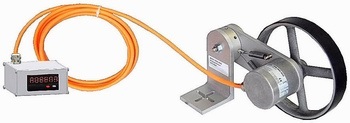

K systému může být dodána zobrazovací jednotka s displejí LCD nebo LED.

Měřicí kolo MRAD.3



Typové označení : MRAD.3xxx

Obvod kola Číslo profilu Materiál obložení Materiál kola Měřicí šířka [mm] Vrtání [mm] Hmotnost kola [g]
200 mm 1 křížové vroubkování Dural 12 6 40
4 Hytrel hladký um. hmota 12 4 / 6 / 10 35
9 Hytrel vroubkovaný um. hmota 12 4 / 6 / 10 35
500 mm 1 křížové vroubkování Dural 25 10 350
4 Hytrel hladký um. hmota 25 7 / 10 260
5 Volkolan hladký Dural 25 10 320
6 nopková guma Dural 25 10 320
9 Hytrel vroubkovaný um. hmota 25 7 / 10 260
1 foot 1 hladká guma Dural 9,7 6 100



Další údaje :

  • Stupeň krytí : IP62 (EN 60529)
  • Teplotní rozsah: -20°C... + 100°C

Doporučené enkodéry :

  • inkrementální ESI-58 (ESI-58.1241.1)
  • absolutní ESAX-58 (ESAX-58.1211.BA1)





Povrch měřeného materiálu

Doporučené číslo profilu

Umělá hmota (např. PVC, PE, aj.)

4 / 5

Papír

4 / 5

Lepenka

1 / 4 / 5

Dřevo

1 / 4 / 5

Textil

6 / 9 / 1

Lesklé kovy

6

Lakované povrchy

6

Drát

5



K měřicímu kolu může být dodán digitální čítač s displejí LED. Výška číslic je 8 mm, rozsah zobrazení je 0,0001 až 999999. čítač může být vybaven funkcí Reset. Pracovní teplota je -20°C až +65°C, stupeň krytí IP62.
