Lineární motory - řada MLL5

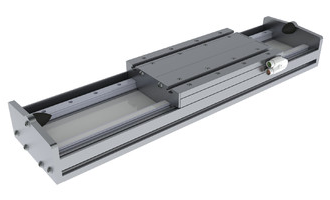

Lineární motor MLL5

  • max. rychlost až 7 m/s
  • maximální zrychlení 127 m/s2
  • dvě paralelní kuličková vedení
  • opakovatelná přesnost měřícího systému ± 30 μm
  • opakovatelná přesnost lineární jednotky ± 100 μm
  • max. délka bez nadstavení až 3.600 mm
  • operační napětí 600 VDC (meziobvod)
  • max. operační napětí 900 VDC (při brzdění)
  • pólová rozteč 24 mm

Typ: MLE5xxxx

0400

0800

1000

1200

typ vozíku
délka vozíku [mm]
hmotnost vozíku [kg]
NS
220
4,7
HS
220
4,7

NS
318
6,8

HS
318
6,8
NS
364
7,9
HS
364
7,9
NS
410
9,4
HS
410
9,4

hmotnost 100 mm statoru [kg]
šířka statoru [mm]
výška statoru vč. vozíku [mm]

1,65
187
87

trvalá síla Fx [N]
špičková síla Fx [N]
trvalý proud [A]
špičkový proud [A]
max. rychlost [m/s]
výkonová ztráta [W]

200
400
2,26
5
3,5
150
200
400
4,5
10
7,0
150
400
800
4,5
10
3,5
300
400
800
9,0
20
7,0
300
500
1000
4,7
10,4
3,5
375
500
1000
11,3
25
7,0
375
600
1200
6,8
15
3,5
450
600
1200
14,0
31
7,0
450

max. příčná síla Fy [N]
max. příčná síla Fz [N]
max. klopný moment Mx [Nm]
max. klopný moment My [Nm]
max. klopný moment Mz [Nm]

2000
1000
300
400
400





2000
1000
300
450
450





2000
1000
300
500
500





3000
1500
450
600
600





Orientace sil a klopných momentů působících na vozík a jeho vedení :
Síly a klopné momenty

Tato řada motorů se dodává v délkách [mm] :

462, 558, 654, 750, 846, 942, 1038, 1134, 1230, 1326, 1422, 1518, 1614, 1710, 1806, 1902, 1998, 2094, 2190, 2286, 2382, 2478, 2574, 2670, 2766, 2862, 2958, 3054, 3150, 3246, 3342, 3438, 3534


Konkrétní zdvih motoru pak závisí na délce vozíku DV takto:    Zdvih motoru = Délka motoru - (DV+94) [mm]

Poznámky :

  • použitelná síla motoru závisí na charakteru aplikace a teplotě okolí, předpokládá se chlazení vzduchem
  • maximální rychlost závisí na napětí meziobvodu
  • pro řízení motoru dodáváme standardně servoměniče LXM32, ale motor je možno provozovat i s jinými
  • snímač polohy může být inkrementální SIN/COS nebo absolutní s rozhraními EnDat 2.2, DriveCliq, BiSS/C, SSI, TTL
  • motor může být otevřený nebo v zakrytovaném provedení
  • konektory mohou být úhlové nebo na kabelu 300 mm, případně jen kabely bez konektorů
  • je možno přiobjednat druhý vozík s vinutím motoru nebo jen pomocný vozík na vedení

Příklady víceosových sestav :

Dokumentace :

Katalog

Příslušenství

Manuál údržby

2,77 MB

323 kB

1,08 MB
