Stejnosměrné napájecí zdroje na DIN-lištu

Spínané napájecí zdroje AC / DC se   stabilizovaným výstupním napětím a vysokou účinností. Jsou mechanicky uzpůsobeny pro montáž na lištu DIN-35. Vyrábí se pro řadu standardně používaných napájecích napětí. Vstupní a výstupní svorky jsou do průřezu vodičů 2,5 mm2. Svorky na výstupu jsou zdvojené. Provoz je indikován zelenou LED.



Tyto zdroje vynikají vysokou spolehlivostí, přesností a stabilitou parametrů, nezávisle na zatížení. Jsou určeny hlavně pro napájení zařízení průmyslové automatizace jako např. měřících, řídících a regulačních systémů, malých elektrických pohonů a pod.

Napájecí zdroj JS-150



Výstupní napětí : 5 V 9 V 12 V 13,8 V 15 V 18 V 24 V 36 V 48 V 60 V
Typ Výkon Maximální výstupní proud [A] :
JS-6 6 W 1,2 - 0,5 - 0,4 0,35 0,3 - - -
JS-15 15 W 2,5 - 1,2 - - - 0,6 - - -
JS-30 30 W 3,5 2,7 2,2 2,0 1,8 1,6 1,25 - - -
JS-55 55 W - - 4,2 4,0 3,6 - 2,3 - - -
JS-75 75 W - - 4,0 4,0 4,0 3,0 3,0 - 1,5 1,2
JS-150 150 W 10,0 - 10,0 10,0 9,0 - 6,0 4,0 3,0 -
JS-300 300 W - - 20,0 20,0 15,0 15,0 12,0 8,0 6,0 5,0

Poznámka : symboly XXX v typovém kódu označují výstupní napětí zdroje, např. zdroj 24V má XXX=240



Napájecí zdroj JS-6

Typ : JS-6-XXX/DIN

  • Vstupní napětí 180-260 V  (47-63 Hz)
  • Vstupní proud 0,1 A / 230 VAC, doba překrytí výpadku sítě 30 ms
  • Jištění pojistka 1A / 250 V
  • Účinnost  cca 65 - 75 %
  • Tepelná ochrana a ochrana proti zkratu na výstupu
  • Rozměry (V x Š x H) : 90 x 36 x 58 mm
  • Krytí IP 20, provozní teplota 0 až +50 °C, hmotnost 0,14 kg



Typ : JS-15-XXX/DIN

  • Vstupní napětí 100-260 V  (47-63 Hz)
  • Vstupní proud 0,15 A / 230 VAC, doba překrytí výpadku sítě 30 ms
  • Jištění pojistka 1A / 250 V
  • Účinnost  cca 70 - 85 %
  • Ochrana proti přetížení a ochrana proti zkratu na výstupu
  • Rozměry (V x Š x H) : 90 x 36 x 58 mm
  • Krytí IP 20, provozní teplota -10 až +50 °C, hmotnost 0,11 kg

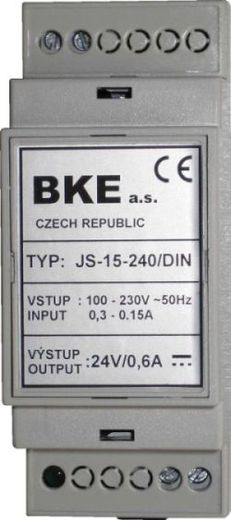

Napájecí zdroj JS-15



Napájecí zdroj JS-30

Typ : JS-30-XXX/DIN

  • Vstupní napětí 180-260 V  (47-63 Hz)
  • Vstupní proud 0,25A / 230 VAC, doba překrytí výpadku sítě 35 ms
  • Jištění pojistka 1A / 250 V
  • Účinnost  cca 72 - 80 %
  • Ochrana proti přetížení a ochrana proti zkratu na výstupu
  • Rozměry (V x Š x H) : 90 x 53 x 58 mm
  • Krytí IP 20, provozní teplota 0 až +50 °C, hmotnost 0,19 kg



Typ : JS-55-XXX/DIN

  • Vstupní napětí 180-260 V  (47-63 Hz)
  • Vstupní proud 0,5A / 230 VAC, doba překrytí výpadku sítě 16 ms
  • Jištění pojistka 2A / 250 V
  • Účinnost  cca 80 %
  • Ochrana proti přetížení a ochrana proti zkratu na výstupu
  • Indikace provozu zelenou LED a odděleným výstupem
  • Rozměry (V x Š x H) : 90 x 88 x 58 mm
  • Krytí IP 20, provozní teplota -10 až +50 °C, hmotnost 0,3 kg
Napájecí zdroj JS-55



Napájecí zdroj JS-75

Typ : JS-75-XXX/DIN

  • Vstupní napětí 100-260 V  (47-63 Hz)
  • Vstupní proud 1A / 230 VAC, doba překrytí výpadku sítě 35 ms
  • Jištění pojistka 2A / 250 V
  • Účinnost  cca 75 - 80 %
  • Ochrana proti přetížení a ochrana proti zkratu na výstupu
  • Rozměry (V x Š x H) : 86 x 107 x 47 mm
  • Krytí IP 20, provozní teplota 0 až +50 °C, hmotnost 0,4 kg



Typ : JS-150-XXX/DIN

  • Vstupní napětí 100-253 V  (47-63 Hz)
  • Vstupní proud 1A / 230 VAC, doba překrytí výpadku sítě 20 ms
  • Jištění pojistka 4A / 250 V
  • Účinnost  cca 85 %
  • Ochrana proti přetížení a ochrana proti zkratu na výstupu
  • Ochrana proti přepětí i podpětí na výstupu
  • Tepelná ochrana
  • Rozměry (V x Š x H) : 125 x 55 x 134 mm
  • Krytí IP 20, provozní teplota 0 až +50 °C, hmotnost 0,4 kg

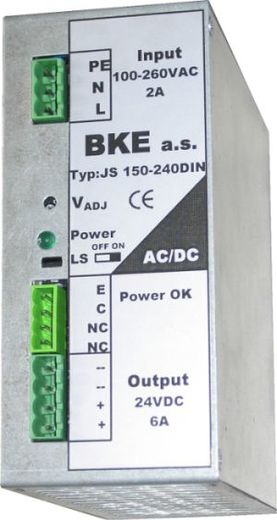

Napájecí zdroj JS-150



Napájecí zdroj JS-300

Typ : JS-300-XXX/DIN

  • Vstupní napětí 100-260 V  (47-63 Hz)
  • Vstupní proud 1,7A / 230 VAC, doba překrytí výpadku sítě 30 ms
  • Jištění pojistka 6,3A / 250 V
  • Účinnost  cca 80 - 85 %
  • Tepelná ochrana a ochrana proti zkratu na výstupu
  • Rozměry (V x Š x H) : 150 x 100 x 165 mm
  • Krytí IP 20, provozní teplota 0 až +50 °C, hmotnost 2,1 kg
  • Při teplotě od 40°C do 50°C nutno snížit výstupní výkon lineárně 2% / °C
