Lineární portály - MAX-R

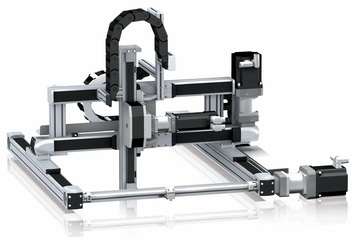

Portálový robot MAXR

Dvou- nebo tříosové horizontální portály se vyznačují tuhou konstrukcí a slouží pro přesné a dynamické polohování ve větších pracovních prostorech.

Dodávají se smontované v rozměrech zadaných zákazníkem. Z výroby jsou osazeny zadanými pohony a vybaveny kabelovými nosiči a induktivními snímači koncových poloh. Motor svislé osy je doplněn brzdou. Vozíky jsou polohovány ozubeným řemenem. Pro větší zatížení a přesnost je použito kuličkové vedení, pro větší rychlosti vyhoví kladičkové vedení s použitím ložiskových rolen. Podle zatížení jsou voleny různé průřezy duralových profilů :

  • MAXR1x: 40 x 40 mm
  • MAXR2x: 60 x 60 mm
  • MAXR3x: 80 x 80 mm
  • MAXR4x: 110 x 110 mm

    Portálový robot MAXR-2-S-P

    2D - portály

    (x/y)

    MAXRx2

    Portálový robot MAXR-2-S-H

    Typové označení

    Max. zdvih osy [mm]

    Druh vedení v ose

    Zátěž

    max. [kg]

    Výkres

    X :

    Y :

    X :

    Y :

    MAXR12-S41-P41

    3.000

    1.200

    R

    R

    5

    MB536.351

    MAXR12-S41-H41

    3.000

    1.200

    R

    R

    8

    MB536.352

    MAXR22-S42-P42

    5.500

    1.500

    R

    K

    R

    K

    5

    12

    MB536.355

    MAXR22-S42-H42

    5.500

    1.500

    R

    K

    R

    K

    15

    30

    MB536.356

    MAXR32-S43-P43

    5.500

    1.500

    R

    K

    R

    K

    11

    30

    MB536.359

    MAXR32-S43-H43

    5.500

    1.500

    R

    K

    R

    K

    40

    80

    MB536.360

    MAXR42-S44-H44

    5.500

    1.500

    K

    K

    130

    MB536.363

    Druh vedení : R - vedení na kuličkových rolnách (větší rychlost) / K - kuličkové vedení (větší zatížení)



    Portálový robot MAXR-3-S-H-A2

    3D - portály

    (x/y/z)

    MAXRx3

    Portálový robot MAXR-3-S-H-A6

    Typové označení

    Max. zdvih osy [mm]

    Druh vedení v ose

    Zátěž

    max. [kg]

    Výkres

    X :

    Y :

    Z :

    X :

    Y :

    Z :

    MAXR13-S41-H41-C31

    3.000

    1.200

    200

    R

    R

    K

    2

    MB536.353

    MAXR13-S41-H41-C41

    3.000

    1.200

    400

    R

    R

    R

    4

    MB536.354

    MAXR23-S42-H42-C32

    5.500

    1.500

    300

    R

    K

    R

    K

    K

    K

    4

    5

    MB536.357

    MAXR23-S42-H42-C42

    5.500

    1.500

    600

    R

    K

    R

    K

    R

    K

    6

    15

    MB536.358

    MAXR33-S43-H42-C34

    5.500

    1.500

    500

    R

    K

    R

    K

    K

    K

    14

    18

    MB536.361

    MAXR33-S43-H43-C43

    5.500

    1.500

    800

    R

    K

    R

    K

    R

    K

    9

    25

    MB536.362

    MAXR43-S44-H44-C44

    5.500

    1.500

    1.200

    K

    K

    K

    50

    MB536.364

    Druh vedení : R - vedení na kuličkových rolnách (větší rychlost) / K - kuličkové vedení (větší zatížení)



     Dokumentace :

    Katalog Linear Motion

    Manuál pro víceosové systémy MAX

    5,01 MB

    5,74 MB

    3D-model :

    Vám vygenerujeme a pošleme e-mailem nebo si jej můžete sami sestavit na portálu b2b.partcommunity.com
