Přesné polohovací systémy

a elektrické regulační pohony

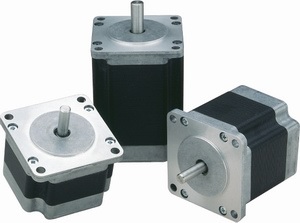

2-fázové krokové motory - BRS

Nová typová řada dvoufázových krokových motorů BRS2 s rozlišením 200 kroků na otáčku s plným vinutím pro bipolární zapojení se vyrábí ve čtyřech velikostech příruby :

  • velikost 36 (NEMA 14) - hrana 35,3 mm
  • velikost 42 (NEMA 17) - hrana 42,3 mm
  • velikost 57 (NEMA 23) - hrana 56,4 mm
  • velikost 85 (NEMA 34) - hrana 86,0 mm

Velikosti 42 až 85 jsou k dispozici se třemi délkami statorového svazku. Pohony se dodávají s drátovými vývody (licna).

Pro jejich řízení lze použít řídicí jednotky SD2.



Typ
krokového
motoru

Kroutící
moment
(Ncm)

Přídržný
moment
(Ncm)

Moment
setrvačnosti
(kg cm2)

Proud
vinutí

(A)

Odpor
vinutí
(Ohm)

Délka motoru
/ Průměr hřídele
(mm)

BRS 236 1A070

10

7

0,012

0,75

4,3

26 / 5,0

BRS 242 1A150
BRS 242 2A150
BRS 242 3A150

17
30
41

23
42
53

0,038
0,057
0,082

1,5
1,5
1,5

1,3
2,1
2,0

34 / 5,0
40 / 5,0
48 / 5,0

BRS 257 1A240
BRS 257 2A240
BRS 257 3A240
BRS 257 1A300

BRS 257 2A300
BRS 257 3A300

51
90
140
51
90
140

64
102
169
64
102
169

0,18
0,26
0,46
0,18
0,26
0,46

2,4
2,4
2,4
3,0
3,0
3,0

0,95
1,2
1,5
0,65
0,85
0,95

45 / 6,35
54 / 6,35
76 / 6,35
45 / 6,35
54 / 6,35
76 / 6,35

BRS 285 1A600
BRS 285 2A600
BRS 285 3A600

277
353
705

296
450
920

1,00
1,60
3,40

6,3
6,3
6,3

0,25
0,35
0,50

60 / 14,0
80 / 14,0
120 / 14,0

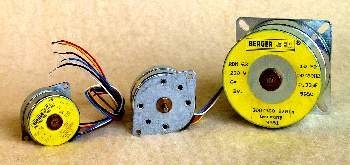

Dózické krokové motorky :
Tyto dvoufázové krokové motorky se vyrábí ve stejných dózických pouzdrech jako synchronní motorky. Jsou vhodné pro konstrukce různých přístrojů. Mají menší počet kroků na otáčku. Vyrábí se v provedení A1 (bipolární) nebo A2(unipolární).
Minimální objednací množství je 25 kusů.

Malé krokové motorky v dózickém provedení

Typ
krokového
motoru

Počet
kroků
na ot.

Úhel
kroku

Kroutící moment
pro bipolar - A1
(Ncm)

Kroutící moment
pro unipolar - A2
(Ncm)

Průměr
x délka
(mm)

RDM 36/8
RDM 36/10
RDM 36/12

32
40
48

11,25°
9,0°
7,5°

1,27
1,18
1,18

0,70
0,73
0,60

36 x 20

RDM 42/12

48

7,5°

4,1

3,1

42 x 23

RDM 51/6
RDM 51/8
RDM 51/12

24
32
48

15,0°
11,25°
7,5°

5,5
6,8
6,9

3,1
4,1
4,9

51 x 25

RDM 57/6
RDM 57/12

24
48

15,0°
7,5°

9,4
12,4

5,5
8,9

57 x 26

RDM 63/10
RDM 63/12

40
48

9,0°
7,5°

22,5
25,5

12,5
15,0

64 x 41



Při větších sériiích mohou být dózické krokové motorky vybaveny čelní převodovkou, hřídelí vyvedenou na obě strany, případně i jinak upraveny.

Typ
motoru

Typ
převodovky

Převodový
poměr

Kroutící moment
max.
(Ncm)

RDM 36

L
T
G

5:1 až 750:1
2,5:1 až 750:1
5:1 až 750:1

30
300
600

RDM 42, RDM 51
RDM 57, RDM 63

T
G

2,5:1 až 750:1
5:1 až 750:1

300
600
