Přesné polohovací systémy

a elektrické regulační pohony

Pružné spojky "Servo Class" - řady SD a SC

Vhodné pro vysoce náročné aplikace "Motion Control"



 Pružné spojky - řada SD a SC

  • provedení s jedním nebo dvěma disky ve 14 velikostech
  • dvoudisková verze je pro větší odchylky hřídelí
  • kroutící moment v rozsahu 0,25 až 250 Nm
  • vysoká torzní tuhost pro přesné polohování
  • nízký moment setrvačnosti pro reverzace ve vysokých rychlostech
  • minimální radiální zatížení ložisek
  • svěrné čelisti zajišťují bezvůlové tuhé spojení
  • jednoduchá montáž, bezúdržbový provoz
  • materiál je duralová slitina a šrouby čelistí jsou nerezové
  • pružné disky jsou vyrobeny z nerezové oceli 304
  • vyhovuje směrnici RoHS (ekologicky přátelské)
  • provozní teplota: -30°C až 100°C

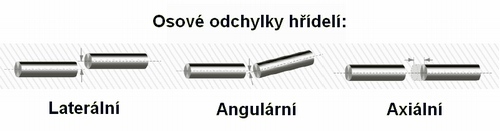

Odchylky hřídelí

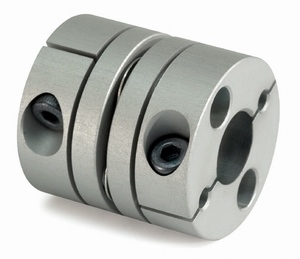

Jednodisková verze spojky (řada SD) :

Spojka řady SD jednodisková

Model spojky



Průměr hřídelí

[mm]

Jmenovitý moment

[Nm]

Torzní tuhost

[Nm/rad]

Moment setrvačnosti

[10-2 kg cm2]

Hmotnost



[g]

Laterální odchylka

[mm]

Angulární odchylka

[°]

Axiální odchylka

[mm]

SD002 3-5 0,25 190 0,06 3 0,01 0,5 0,04
SD005 3-6 0,6 500 0,26 7 0,02 0,5 0,05
SD010 3-8 1,0 1.400 0,58 11 0,02 1 0,10
SD020 4-11 2,0 3.700 2,36 25 0,02 1 0,15
SD025 5-14 4,0 5.600 3,67 29 0,02 1 0,19
SD030 5-16 5,0 8.000 8,12 49 0,02 1 0,20
SD035 6-18 8,0 18.000 18,4 84 0,02 1 0,25
SD040 8-22 10 20.000 29,5 105 0,02 1 0,30
SD050 8-30 25 32.000 99.3 214 0,02 1 0,40
SD055 10-30 40 50.000 188,0 314 0,02 1 0,42
SD060 11-35 60 70.000 268,6 396 0,02 1 0,45
SD080 18-40 100 140.000 709,3 727 0,02 1 0,55
SD090 25-45 180 100.000 1.227 959 0,02 1 0,65
SD100 32-45 250 120.000 1.858 1.181 0,02 1 0,74
  • Maximální použitelné otáčky jsou 10.000 rpm.
  • Všechny výše uvedené parametry platí pro spojky v provedení C (neredukované čelisti).

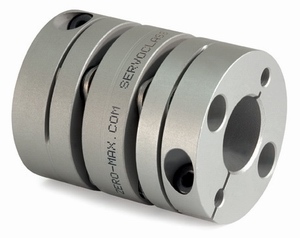

Dvoudisková verze spojky (řada SC) :

Spojka řady SC dvoudisková

Model spojky



Průměr hřídelí

[mm]

Jmenovitý moment

[Nm]

Torzní tuhost

[Nm/rad]

Moment setrvačnosti

[10-2 kg cm2]

Hmotnost



[g]

Laterální odchylka

[mm]

Angulární odchylka

[°]

Axiální odchylka

[mm]

SC002 3-5 0,25 95 0,07 4 0,03 0,5 0,08
SC005 3-6 0,6 250 0,37 10 0,05 0,5 0,10
SC010 3-8 1,0 700 0,80 15 0,11 1 0,20
SC020 4-11 2,0 1.850 3,40 35 0,15 1 0,33
SC025 5-14 4,0 2.800 5,26 40 0,16 1 0,38
SC030 5-16 5,0 4.000 11,5 68 0,18 1 0,40
SC035 6-18 8,0 9.000 26,8 122 0,24 1 0,50
SC040 8-22 10 10.000 42,6 151 0,24 1 0,60
SC050 8-30 25 16.000 141,7 304 0,28 1 0,80
SC055 10-30 40 25.000 261,3 459 0,31 1 0,84
SC060 11-35 60 35.000 377,0 556 0,34 1 0,90
SC080 18-40 100 70.000 1.034 1.051 0,52 1 1,10
SC090 25-45 180 50.000 1.776 1.373 0,52 1 1,30
SC100 32-45 250 60.000 2.704 1.707 0,52 1 1,48
  • Maximální použitelné otáčky jsou 10.000 rpm.
  • Všechny výše uvedené parametry platí pro spojky v provedení C (neredukované čelisti).

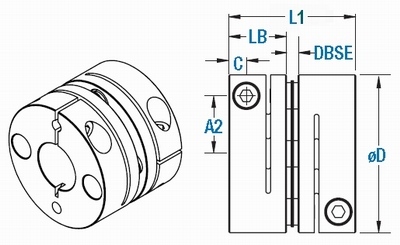

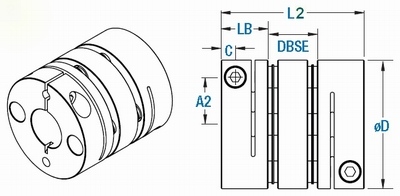

Rozměry (provedení C) :

Velikost spojky



Průměr hřídelí

[mm]

Průměr ØD

[mm]

Délka L1

[mm]

Délka L2

[mm]



LB

[mm]



A2

[mm]



C

[mm]



Šroub



Montážní moment

[Nm]

S.002 3-5 12 12,35 15,7 5,90 3,7 1,9 M1,6 0,23
S.005 3-6 16 16,7 23,2 7,85 4,8 2,5 M2,0 0,40
S.010 3-8 19 19,35 25,9 9,15 5,8 3,15 M2,5 1,0
S.020 4-11 26 23,15 32,3 10,75 9,5 3,3 M2,5 1,0
S.025 5-14 29 23,4 32,8 10,75 11 3,3 M2,5 1,0
S.030 5-16 34 27,3 37,8 12,4 12,5 3,75 M3 1,5
S.035 6-18 39 34 48 15,5 14 4,5 M4 3,4
S.040 8-22 44 34 48 15,5 17 4,5 M4 3,4
S.050 8-30 56 43,4 59,8 20,5 22 6 M5 7,0
S.055 10-30 63 50,6 68,7 24 23 7,75 M6 14
S.060 11-35 68 53,6 73,3 25,2 26,5 7,75 M6 14
S.080 18-40 82 68 98 30 28 9 M8 30
S.090 25-45 94 68,3 98,6 30 34 9 M8 30
S.100 32-45 104 69,8 101,6 30 39 9 M8 30
  • Spojka S.010 bude mít pro hřídel 8mm šrouby M2 a utahovací moment 0,4 Nm.

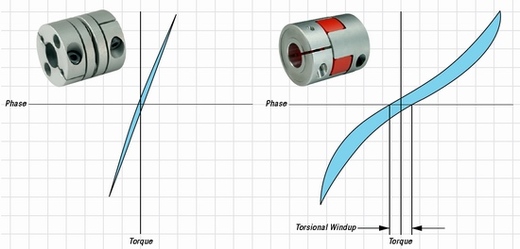

Srovnání hystereze :

spojka ServoClass --- spojka s měkkým středem

Srovnání hystereze pružných spojek

Dokumentace :

Katalog pružných spojek ServoClass

5,21 MB
