Tubulární Lineární motory - řada STA

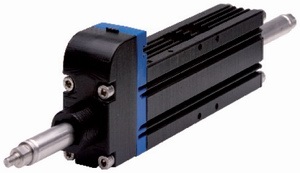

Lineární turbulární motor řady STA
  • Síla v ose špičkově 46-92 N, trvale 6-19 N
  • Vysoká rychlost až 5,6 m/s
  • Zdvih 14-271 mm (11 délek tyčí)
  • Magnetická nerezová tyč Ф 11 mm
  • Integrovaný snímač polohy (sin/cos)
  • Opakovaná přesnost polohování 12 µm
  • Profil 28,0 x 40,8 mm, celk. výška 61 mm
  • Čtyři velikosti (délky) budičů
  • Stupeň krytí IP67
  • Vysoká dynamika a spolehlivost

Motor sestává z budiče s třífázovým vinutím a z tyčového jha z nerezové oceli s permanentním magnetem ze vzácných zemin. Tyč je uložena v budiči ve dvou suchých samomazných pouzdrech z plastového polymeru.

Budič se dodává ve čtyřech délkových velikostech. Integrovaný bezkontaktní snímač polohy má rozlišení 350 µm. Ve vinutí budiče je zabudován snímač teploty (termistor PTC).



STA

Typ a velikost budiče

1104

1108

1112

1116

Max. zdvih [mm]

Celková délka budiče [mm]

Hmotnost budiče [kg]

245

124,1

0,24

245

175,3

0,39

271

226,5

0,52

271

277,4

0,65

Špičková síla (trvání 1s) [N]

Špičkový proud [A]

Trvalá síla (bez chladiče) [N]

Trvalý proud [Aef]

Trvalá síla (s chladičem) [N] *)

Trvalý proud [Aef]

46,0

12

6,02

1,11

9,27

1,71

53,0

12

10,83

1,73

15,78

2,52

68,9

12

15,18

1,87

21,44

2,64

91,9

12

19,28

1,78

26,75

2,47

Max. rychlost [m/s]

Max. zrychlení [m/s2]

5,3

407

5,6

359

5,4

378

4,7

422



*) Údaje platí pro chladící desku 25 x 25 x 2,5 cm při teplotě okolí 25°C

Maximální pracovní napětí je 75 Vdc.

Měrná hmotnost magnetické tyče je 0,68 kg/m. Rozteč pólů magnetu je 25,6 mm.
