Motion Controller LMC-058

Motion Controller LMC-058

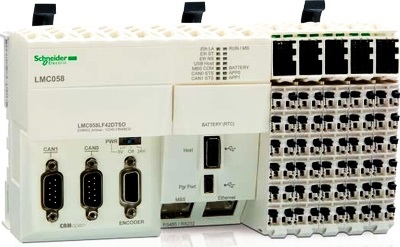

Motion Controller LMC-058 je průmyslové PLC, které vytváří a synchronizuje pohybové funkce pro až 8 pohonů na jednom stroji nebo zařízení. Díky své hardwarové struktuře a programovému vybavení s mnoha automatizačními funkcemi a díky svému univerzálnímu komunikačnímu rozhraní představuje optimální řešení pro koordinované řízení strukturovaných pohonů.

Obecně může být použit pro řízení jakýchkoliv pohonů od různých výrobců se standardním komunikačním a signálovým rozhraním.



  • Synchronizované řízení až 8 pohonů s periodou 4 ms (příp. 4 pohony s periodou 2 ms)
  • funkce CANmotion Master (Motion Bus)
  • funkce CANopen Master (DS-301) do 1 MBit/s
  • vstup pro řídicí signály Encoder Master
  • 8 rychlých čítačů (200 kHz)
  • rozhraní Ethernet/IP, Modbus TCP a SoMachine protokol
  • integrovaný Web-server a FTP-server
  • Modbus Master/Slave, připojení zařízení DTE, DCE
  • sériové rozhraní RS232 / RS485
  • porty USB a USB mini

Funkce řízení pohonů :

  • absolutní a relativní polohování
  • regulace rychlosti
  • referenční pojezdy
  • elektronická převodovka
  • interpolace
  • kompenzace posunutí
  • virtuální osa
  • profil vačky (CAM) + editor
  • CNC řízení 2D/3D + editor

LMC058 se programuje v prostředí SoMachine (CoDeSys). Tato platforma podle standardu IEC61131-3 umožňuje programování v šesti jazycích : IL, LD, FBD, ST, SFC a CFC. K dispozici jsou knihovny funkčních bloků a funkcí pro řízení jedno- i více-pohonných systémů dle PLCopen a SoftMotion.

  • typ. doba provedení instrukce: 22 ns
  • velikost programu: až 128k instrukcí
  • paměť RAM: 64 MByte
  • paměť Flash: 128 MByte
  • Multi-Task Management

Modulární systém s lokální nebo decentralizovanou strukturou

  • modulární sběrnice TM5-I/O-Bus (rychlost 12 MBit/s)
  • maximální počet modulů: 250

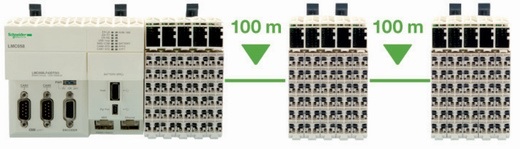

  • maximální vzdálenost 2 stanic: 100 m
  • minimální doba cyklu: 100 µs
  • podpora programovacích standardů IEC a PLCopen
  • 1-modul: 2 až 12 I/O
  • (různé digitální a/nebo analogové)
  • šířka modulu 12,5 mm
  • 5-modul: 20 až 42 I/O
  • šířka modulu 62,5 mm



K dispozici je také Logic Controller M258 s obecnými funkcemi PLC, který je ve stejném provedení jako Motion Controller LMC058 a je možno jej stejným způsobem modulárně rozšiřovat z hlediska I/O.

Grafické terminály

K LMC058 i M258 je možno připojit grafický operátorský terminál s  barevnou nebo mono-chromatickou dotykovou obrazovkou.

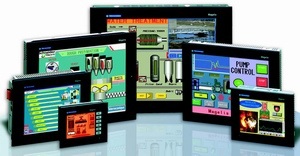

K dispozici je široká paleta terminálů Magelis různé velikosti a formátů, které disponují více možnostmi komunikačního rozhraní.

Pro návrh obrazovek je k dispozici komfortní grafický program Vijeo Designer.

Grafické dotykové panely Magelis XBT GT



Dokumentace :

Popis LMC058

Katalog LMC058

Data LMC058

2,74 MB

9,24 MB

171 kB
