Úhlové planetové převodovky - WPLN

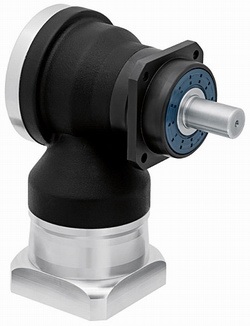

Úhová planetová převodovka WPLN



výkresy jsou na stránce dole

  • velký moment, vysoká účinnost, malá vůle
  • osy jsou vzájemně v úhlu 90°
  • montáž v libovolné poloze
  • ozubení je tvrzené
  • životnost ložisek závisí na zatížení hřídele
  • (viz údaje dále)
  • mazání: tuková náplň vydrží po celou dobu životnosti
  • tichý chod
  • stupeň krytí : IP65
  • pracovní teplota : -25 až +90°C
  • převodovky se vyrábí a montují podle standardu kvality DIN ISO 9001



provedení:

účinnost:

1-stupňová

96 %

2-stupňová

94 %

Typové

označení

i

M

(Nm)

n

(1/min)

J

(kgcm2)

i

M

(Nm)

n

(1/min)

J

(kgcm2)

WPLN-70

4

5

8

10

.

.

.

45

42

27

22

.

.

.

1350

1550

2000

2150

.

.

.

0,654

0,600

0,532

0,516

.

.

.

16

20

25

32

40

64

100

77

77

65

77

65

40

27

1400

1500

1650

1750

1850

2050

2150

0,639

0,591

0,590

0,528

0,528

0,528

0,514

WPLN-90

4

5

8

10

.

.

.

90

75

50

40

.

.

.

1200

1450

1900

2050

.

.

.

1,331

1,168

1,004

0,966

.

.

.

16

20

25

32

40

64

100

150

150

140

108

135

80

60

1350

1500

1700

1900

1950

2300

2500

0,642

0,593

0,591

0,529

0,528

0,528

0,514

WPLN-115

4

5

8

10

.

.

.

160

140

90

75

.

.

.

850

950

1200

1300

.

.

.

5,924

5,441

4,989

4,883

.

.

.

16

20

25

32

40

64

100

300

300

260

200

250

150

125

1200

1350

1600

1850

1900

2250

2400

1,366

1,190

1,186

1,013

1,011

1,010

0,970

WPLN-142

-

-

-

-

16

20

25

32

40

64

100

640

800

700

360

450

450

305

750

800

950

1200

1250

1350

1500

6,082

6,016

5,500

5,028

5,012

5,004

4,892

Poznámky :

  • uvedený jmenovitý výstupní moment může být krátkodobě až 1,6-krát překročen (max. 30.000 otáček), nouzově může být tento moment překročen až 2-krát (max. 1.000 případů) např. nouzové brzdění
  • uvedené otáčky jsou maximální průměrné hodnoty pro uvedený jmenovitý výstupní moment
  • uvedený moment setrvačnosti je vztažen na hřídel motoru.



Typové označení :

WPLN-70

WPLN-90

WPLN-115

WPLN-142

Max. vstupní otáčky (1/min) :

  1-stupňová

  2-stupňová

.

16.000

16.000

.

14.000

16.000

.

9.500

14.000

.

-

9.500

Vůle (arc.min) :

  1-stupňová

  2-stupňová

.

< 5

< 7

.

< 5

< 7

.

< 5

< 7

.

-

< 7

Torzní tuhost (Nm/arcmin) :

  1-stupňová

  2-stupňová

.

2,4

2,4

.

6,6

11

.

14,3

34

.

-

58

Max. síla na hřídel (1-stupňová) (N) :

  radiální  *)

  axiální  *)

  radiální  **)

  axiální  **)

.

3200

4300

3200

3700

.

5200

5900

5200

5200

.

6000

7000

6000

6100

-

Max. síla na hřídel (2-stupňová) (N) :

  radiální  *)

  axiální  *)

  radiální  **)

  axiální  **)

.

3200

4400

3200

3900

.

5500

6400

4800

5700

.

6000

8000

5400

7000

.

12500

15000

11400

13200

Hmotnost (kg) :

  1-stupňová

  2-stupňová

.

3,0

3,9

.

5,0

5,3

.

10,5

9,2

.

-

21,5

  • u radiální síly působící na hřídel se uvažuje působiště v polovině výstupní hřídele

*)  údaje platí pro životnost 20.000 provozních hodin

**)  údaje platí pro životnost 30.000 provozních hodin, ale zároveň použitý výstupní moment musí být do 88% kroutícího momentu uvedeného v tabulce



 Dokumentace :

Katalog WPLN

Montážní návod WPLN

Výkres WPLN-70 až WPLN-142

553 kB

109 kB

238 kB
