Roboty DELTA 3

jsou součástí distribuovaného systému řízeni strojů PacDrive 3, který slouží pro automatizaci a robotizaci výrobních procesů podle konceptu Industry 4.0

Robot DELTA 3

  • Roboty DELTA3 se vyrábí ve velikostech P2, P4 a P6 a kromě standardního provedení mohou být také v plochém provedení "Flat" a "Compact"
  • Jsou to rychlé, tiché a spolehlivé manipulátory, které vynikají vysokou dynamikou, únosností a precizností
  • Jejich užitečné zatížení může být až 15 kg
  • Mohou být volitelně vybaveny i rotační osou
  • Jsou osazeny buď klasickými servomotry řady SH3 nebo servomotory ILM s řídicí elektronikou integrovanou v těle motoru
  • Konstrukce je z ušlechtilé oceli (vhodné pro farmaceutický a potravinářský průmysl
  • Stupeň krytí je IP65 (je možno používat oplach)
  • Nenáročný na údržbu
  • Náhradní díly jsou standardizovány



Technické údaje :

  • počet os: 3, příp. 4 - možnost rotační osy
  • opakovaná přesnost: +/- 0.1 mm
  • rychlost: max. 10 m/s
  • nosnost až 15 kg
  • krytí: IP65
  • servomotory SH3 nebo integrované ILM62
  • je možno dodat jen mechaniku pro cizí motory

Velikost P2 :

  • pracovní prostor (Ø x V): 800 x 230 mm
  • četnost cyklů: 301 cyklů / min
  • zrychlení: 120 m/s2 (1 kg), 90 m/s2 (1,5 kg)

Velikost P4 :

  • pracovní prostor (Ø x V): 1200 x 225 mm
  • četnost cyklů: 230 cyklů / min
  • zrychlení: 100 m/s2 (1 kg), 75 m/s2 (1,5 kg)

Velikost P6 :

  • pracovní prostor (Ø x V): 1600 x 275 (400) mm
  • četnost cyklů: 160 cyklů / min
  • zrychlení: 80 m/s2 (1 kg), 60 m/s2 (1,5 kg)

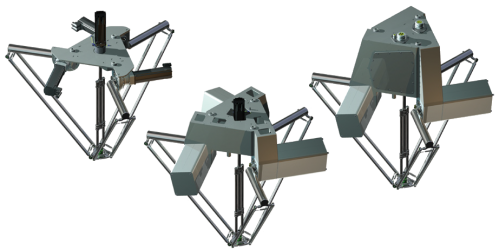

Provedení robotů DELTA3:

          Compact   -   Flat   -   Standard

Provedení robotů DELTA3
