Regulační pohony a jejich komponenty

Koncové spínače s převodem

Jsou vhodné všude tam, kde se vysunuje nějaká mechanická část do otevřeného prostoru, kam není možno namontovat spínače koncových poloh.

V průmyslu nachází využití typicky pro: jeřábová zařízení, výsuvné stožáry, zvedací plošiny, vrata komor, zdymadla, lisy, balící a montážní stroje, užitková vozidla a pod.

Převodové koncáky jsou přístrojové kombinace sestávající ze vstupní hřídele, převodovky a kaskády několika spínacích nebo rozpínacích segmentů pro funkce koncových příp. bezpečnostních spínačů. Na přání mohou být do některých typů zabudovány navíc enkodéry, resolvery, proudové vysílače nebo potenciometry. Montují se na hnací hřídel motoru nebo převodovky.



Typ

Provedení

Velikost

[mm]

Počet

spínačů

Převod

max.

Hřídel

[mm]

Stupeň

krytí

KWG145

9500.00.750

143x105x151

(PBT)

4, 6

100

Ф 12

IP65

KWG120

9000.00.604

120x122x80

(Alu)

3, 5

2500

Ф 9

IP64

KWG160

9000.00.750

160x160x95

(Nerez)

6

1

Ф 12

IP68

KWG180

9500.00.756

180x120x133

(Alu)

3

150

Ф 12

IP65

KWG60

9000.00.987

60x60xL

(Alu)

3 .. 12

2500

Ф 9

-

MR221

9400.44.210

9350.01.048

260x158x101

(Nerez)

260x160x101

(Alu)

6

2 .. 8

75

2500

Ф 12,0

Ф 12,7

IP68

IP66

MR222

9500.00.012

260x160x91

(Alu)

8

100

Ф 12,7

(2 hřídele)

IP65

MR240

9000.00.996

170x130x100

(Alu)

5

315

Ф 9

IP65

FRL90

9400.23.109

Ф 90 x 107

(Alu)

3

256

Ф 9

IP64

FRL90k

9500.00.856

Ф 90 x 104

(Alu)

3 .. 5

1000

Ф 8

(pero)

IP64

(IP68)

FRLH90

9000.00.695

Ф 92(108) x 95

(Alu)

3

87,5

Ф 6

(dutá)

IP66

Elektronický

MR281

9500.09.100

Ф 72 x 118

(Alu)

8

Program

přes USB

(Win XP/7/8)

Ф 9

IP64





Vačky jsou tvořeny dvěma segmentovými kotoučky, jejichž vzájemným posunutím a natočením je možno snadno nastavit profil vačky a tím celkový program koncových spínačů.

Volby provedení, které je možno zadat u některých typů:

kontakty s nuceným otevřením (Zwangsöfner), mžikové kontakty, potenciometr, inkrementální enkodér nebo proudový výstup (4-20 mA) jako zpětná vazba o poloze.

U většiny typů je možno dohodnout s výrobcem úpravu provedení pro konkrétní projekt, zejména počet a typ kontaktů, rozsah profilů vaček, převodový poměr, konektory, průchodky a pod.

MR22x jsou kompaktní provedení s přírubou NEMA 4 (MR222 má dvě hřídele)

MR240 má kontakty s nuceným otevřením a může mít potenciometr a proudový výstup 4-20 mA

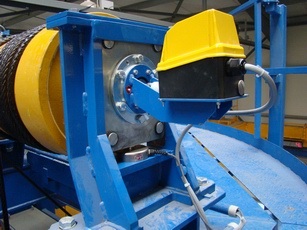

Typické použití koncových spínačů typu KWG145 na navíjecím bubnu jeřábu

Dokumentace :

Stáhněte si podklady

ve formátu PDF

komprimované do ZIP

Řada KWG

Řada MR

Řada FRL

4,17 MB

3,89 MB

3,08 MB
