Elektrické válce - řada EAC1

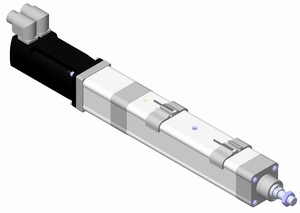

 EAC1 přímý náhon

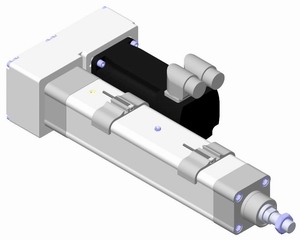

EAC1 řemenová předloha



  • přímý náhon v ose nebo řemenová předloha
  • řemenové převody 1:1 / 1,5:1 / 2:1
  • max. zdvih 1500 mm (podle typu)
  • max. axiální síla až 29 kN (podle typu a stoupání šroubu)
  • max. rychlost až 2,5 m/s (podle typu a stoupání šroubu)
  • maximální zrychlení 20 m/s2
  • kuličková matice s oběhem
  • stoupání šroubu 5/10/16/20/25/32/40/50 mm
  • opakovatelná přesnost polohování ±0,02 mm
  • zajištění pístnice proti přetočení
  • bohaté montážní příslušenství

Opční verze :

  • induktivní snímače koncových poloh
  • vyšší stupeň krytí IP65
  • verze s odolností proti korozi (IP65CR)
  • verze pro potravinářský průmysl (FI)

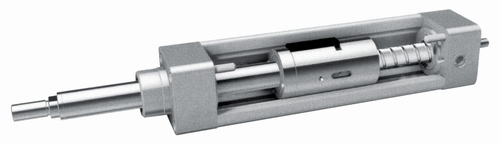

Kuličková matice s oběhem Řez elektrickým válcem

Velikost elektrického válce

Průměr a
stoupání
šroubu

[mm]

Axiální
síla
max.

[N]

Dynamická
únosnost
max.

[N]

Axiální
rychlost
max.

[m/s]

Pracovní
zdvih
max.

[mm]

Hnací
moment
max.

[Nm]

Vnější
šířka
profilu

[mm]

EAC11
(PNCE 32)
12x5
12x10
2540
1270
5000
3800
0,48
0,97
800 2,2 47
EAC12
(PNCE 40)
16x5
16x10
16x16
6020
3010
1880
13150
11550
8170
0,35
0,70
1,12
900 5,3 54
EAC13
(PNCE 50)
20x5
20x10
20x20
20x50
14600
7830
3900
1560
14800
15900
16250
13000
0,28
0,55
1,10
2,50
1000 12,9
13,9
13,9
13,9
65
EAC14
(PNCE 63)
25x5
25x10
25x25
16500
15800
7940
16700
15800
16700
0,23
0,45
1,13
1200 14,6
28,0
35,1
75
EAC15
(PNCE 80)
32x5
32x10
32x20
32x32
18850
25000
17160
10725
18850
37000
22950
15500
0,18
0,50
1,00
1,60
1500 16,7
44,2
60,7
60,7
93
EAC16
(PNCE 100)
40x5
40x10
40x20
40x40
23800
29000
29000
22980
23800
38000
33300
35000
0,18
0,37
0,73
1,47
1500 21,0
51,3
102,6
162,6
110

Poznámky :

  • Přírubu válce pro montáž motoru lze přizpůsobit pro běžné typy servomotorů, příp. krokových motorů.
    Upřednostňujeme typové řady střídavých servomotorů BMH a BSH.
  • Na těle válce je maznička a otvor pro vyrovnání tlaku, který u IP65 slouží pro připojení vzduchové hadičky.

Volitelné příslušenství pístnice :

Příslušenství pístnice 1 Příslušenství pístnice 2 Příslušenství pístnice 3 Příslušenství pístnice 4

Volitelné příslušenství pro pevné nebo kyvné upevnění válce :

Příslušenství upevnění 1

Příslušenství upevnění 2 Příslušenství upevnění 3 Příslušenství upevnění 4

Příslušenství upevnění 5

Příslušenství upevnění 6 Příslušenství upevnění 7 Příslušenství upevnění 8

Volitelné přídavné vedení :

Volitelné koncové spínače :

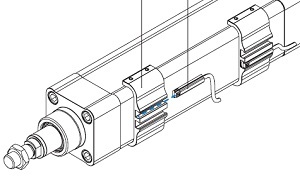

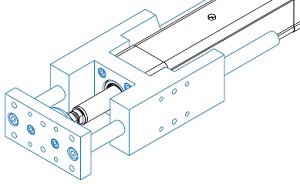

Jednotka vedení Přídavné senzory

Dimenzování :

Při návrhu aplikace a dimenzování válce je třeba vzít v úvahu
síly a klopné momenty působící na pístnici v celém rozsahu pracovního zdvihu :

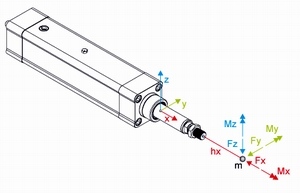

Síly a klopné momenty

Pro každou velikost válce jsou k dispozici následující grafy závislosti :

  • maximální axiální síly na rychlosti pro různé hodnoty absolutních zdvihů
  • maximální axiální síly na absolutním zdvihu pro jednotlivé typy šroubů a způsobů montáže
  • maximální rychlosti na absolutním zdvihu pro jednotlivé typy šroubů
  • maximální laterální síly na poloze pístu pro různé hodnoty absolutního zdvihu
  • průměrná axiální síla na provozní životnosti pro jednotlivé typy šroubů

Pokud nám zadáte parametry zamýšlené aplikace, provedeme vám dimenzování elektrického válce včetně návrhu motoru a jeho řízení.

Dokumentace :

Hardware Guide Lexium EAC1

Typový klíč EAC1

Katalog elektrických válců PNCE

Manuál údržby a montáže PNCE

2,15 MB

47 kB

1,90 MB

1,39 MB
