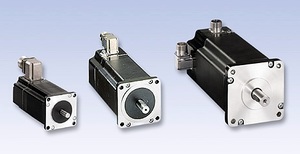

3-fázové krokové motory

Třífázové krokové motory jsou na nejvyšším stupni ve vývoji krokových motorů. Ve srovnání s koncepčně překonanými 2-fázovými a také 5-fázovými krokovými motory dosahují o 30 až 50% vyšší účinnosti, zejména při vyšších otáčkách.

U třífázových krokových motorů se používá sinusová komutace proudu. Součástí jejich výkonové elektroniky jsou přesné regulátory proudu pro každou fázi. Tento způsob řízení zajišťuje rovnoměrný a stabilní chod v celém rozsahu otáček již od nuly.

Na výkonových jednotkách lze nastavit rozlišení v rozsahu 200 až 10.000 kroků na otáčku, digitální řídicí jednotky používají až 20.000 kroků na otáčku.



Typická momentová charakteristika

Inovovaná konstrukce těchto motorů je bezúdržbová a zajišťuje tichý chod bez rezonancí.



Třífázové krokové motory představují kvalitativně novou řadu, která je svými parametry předurčena pro moderní regulační pohony s vysokými nároky na dynamiku a stabilitu pohybu.





Typ
krokového
motoru

Kroutící
moment
(Nm)

Přídržný
moment
(Nm)

Moment
setrvačnosti
(kg cm2)

Hmotnost

(kg)

Délka motoru
/ Průměr hřídele
(mm)

Příruba 57,2 mm
BRS364
 (VRDM 364)
BRS366 (VRDM 366)
BRS368 (VRDM 368)

.
0,45
0,90
1,50

.
0,51
1,02
1,74

.
0,10
0,22
0,38

.
0,45
0,72
1,10

.
79 / 6,35
93 / 6,35
116 / 8,0

Příruba 85 mm
BRS397
 (VRDM 397)
BRS39A (VRDM 3910)
BRS39B (VRDM 3913)

.
2,00
4,00
6,00

.
2,26
4,52
6,78

.
1,1
2,2
3,3

.
2,1
3,1
4,2

.
110 / 12
140 / 12
170 / 14

Příruba 110 mm
BRS3AC
 (VRDM 31117)
BRS3AD (VRDM 31122)

.
12,00
16,50

.
13,92
19,14

.
10,5
16,0

.
8,0
11,0

.
180 / 19
228 / 19

  • Krokové motory BRS3 měly do roku 2009 označení VRDM.
  • Délka motoru platí pro provedení se svorkovnicí (typ B) nebo s konektorem (typ C).
    Provedení s vyvedenými vodiči (typ A) je kratší.

K těmto motorům je možno použít planetové převodovky např. řady PLE nebo úhlové WPLE.

Motory mohou mít vestavěnou :

  • elektromagnetickou parkovací brzdu
  • inkrementální enkodér pro monitorování chodu.

Třífázové krokové motory se vyrábí pro tato napájecí napětí :
   325 Vdc (typ W) - řídicí jednotka SD3-26 nebo SD3-28
   80-130 Vdc (typ N) - řídicí jednotka D930.00
   18-48 Vdc (typ H nebo F) - řídicí jednotka SD3-15 nebo D930.00

Motory VRDM 3910 a VRDM 3913 se vyrábí i v provedení Ex pro výbušné prostředí.
(viz dokumentace ExRDM dole)



Dokumentace :

katalog krokových motorů VRDM a ExRDM

manuál krokových motorů VRDM 36x
manuál krokových motorů VRDM 39x
manuál krokových motorů VRDM 311x
manuál krokových motorů ExRDM (ATEX)

typový klíč BRS
typový klíč ExRDM
