motory PRO VÝBUŠNÉ PROSTŘEDÍ - ATEX (IECex)
Motory vzhledem ke své veliokosti mají poměrně velký kroutící moment.
Pro pohony do potenciálně výbušného prostředí jsou k dispozici krokové motory nebo AC-servomotory speciálně konstruované pro tyto podmínky. Motory mají ochranou robustní konstrukci typu EExd IIC T4 a jsou atestované podle evropských standardů EN50014 a EN50018. K tomu výrobce uvádí následující parametry:
- Registrace podle UL2279 nebo ATEX 94/9/EG
- Device group II
- Explosion group C
- Typ ochranného zapouzdření pro tlakovou odolnost "d"
- Teplotní třída "T4" (135°C)
- Použití v potenciálně explosivní atmosféře zóny 1 a 2, kategorie zařízení "2G"
- Testovaný termistor pro monitorování teploty

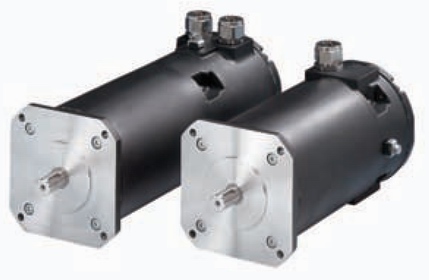

Krokové motory ExRDM 3-fázové: příruba 110 x 110 mm
|
Typ motoru : |
ExRDM3910N |
ExRDM3913N ExRDM3913NEi |
ExRDM3913NEa |
|
Napájecí napětí max. [V] Jmenovitý kroutící moment [Nm] Přídržný moment [Nm] Moment setrvačnosti rotoru [kgcm2] Celková délka [mm] Hmotnost [kg] |
230 325 4,0 4,5 2,2 194 7,4 |
230 325 5,8 6,55 3,3 224 9,5 |
230 325 5,8 6,55 3,3 250 9,8 |
Max. radiální síla působící na hřídel: 110 N
Max. axiální síla působící na hřídel: 170 N
Teplotní rozsah prostředí: -20 .. +50°C
Teplotní třída vinutí: F (155°C)
Stupeň krytí: IP56 (IP44 na hřídeli)
