Silové tyčové aktuátory SLZ90S

  • síla 15 kN a 25 kN dynamicky v tahu a tlaku
  • rychlost až 1 m/s
  • zdvih do 2.000 mm
  • trapézový nebo kuličkový šroub s oběhem
  • samosvorný, libovolná montážní poloha
  • brzda motoru u kuličkového šroubu
  • výsuvná tyč je zajištěna proti točení
  • napájecí napětí 230 / 400 Vac, 50Hz
  • zabudované koncové spínače
  • bezúdržbové provedení (trvalá mazací náplň)
  • krytí IP-54
  • provozní teplota: -20°C až +70°C
  • poměrná doba provozu závisí na zatížení a teplotě okolí, u kuličkového šroubu 100%, u trapézového šroubu 25%
  • boční drážky pro montáž příslušenství
  • přesnost polohování +/-0,1 mm / 300 mm
  • opakovaná přesnost polohování +/- 0,05 mm u kuličkového šroubu

Provedení s přímým náhonem






Tělo pohonu odpovídá obvyklému provedení hydraulických a pneumatických válců, které lze tak snadno nahradit tímto cenově výhodnějším a provozně hospodárnějším elektrickým pohonem.



Provedení
šroubu

Max. síla
[N]

Rychlost
[mm/s]

Výkon
[kW]

Zdvih do
[mm]

Velikost
 motoru

Trap 26 x 5 mm

6.000
8.000
11.000
14.000

58
30
15
8

1,1
0,75
0,55
0,37

1.300
1.200
1.000
1.000

RF17DT80
RF17DT80
RF17DT80
RF17DT71

Trap 36 x 6 mm

5.000
6.500
18.000
24.000

77
36
18
10

1,1
0,75
1,1
0,75

2.000
2.000
1.400
1.200

RF17DT80
RF17DT80
RF17DT80
RF17DT80

Kul 25 x 10 mm

2.000
3.500
7.000
9.000
13.000
16.000

460
230
116
60
30
16

1,5
1,1
1,1
0,75
0,55
0,37

870
1.200
1.300
1.200
1.000
900

80/BMG
80/BMG
RF17DT80/BMG
RF17DT80/BMG
RF17DT80/BMG
RF17DT71/BMG

Kul 25 x 20 mm

1.000

920

1,5

800

80/BMG

Kul 32 x 10 mm

2.000
3.500
7.000
9.000
18.000
25.000

460
230
116
60
30
16

1,5
1,1
1,1
0,75
0,75
0,55

950
1.300
1.900
1.800
1.300
1.100

80/BMG
80/BMG
RF17DT80/BMG
RF17DT80/BMG
RF17DT80/BMG
RF17DT80/BMG

Kul 32 x 20 mm

1.000

920

1,5

900

80/BMG

Pozn. provedení s kuličkovým šroubem se dodává vždy s brzdou motoru.

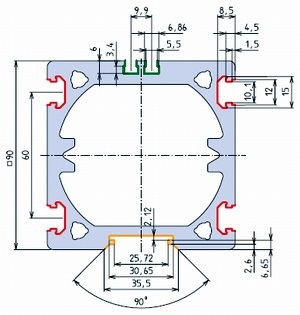

Montážní drážky v těle profilu :

  • drážky pro magnetické snímače
  • drážky pro upevnění příslušenství
    (závitové kameny M8)
  • drážka pro lineární snímač polohy

Volitelné příslušenství :

  • motorová brzda (volitelně u trapézového šroubu, vždy u pohonu s kuličkovým šroubem)

  • čtyřhranná matice M8 do boční drážky na těle pohonu (sada 20 kusů)

  • magnetický snímač polohy pohonu
    - montuje se do boční drážky na těle pohonu
    (U=10-30 Vdc, PNP, LED, spínací do 50 mA, rozpínací do 100 mA)

  • lineární snímač polohy
    - montuje se do boční drážky na těle pohonu
