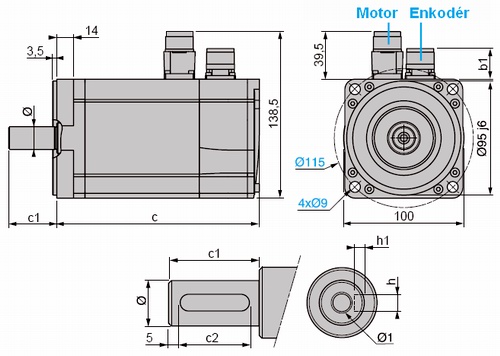

Servomotor BSH 100

Typ motoru

c = délka motoru
[mm]

c1
[mm]

c2
[mm]

h
[mm]

h1
[mm]

f
[mm]

f1
[mm]

.
BSH 100 1
BSH 100 2
BSH 100 3
BSH 100 4

bez brzdy
169
205
241
277

s brzdou
200
236
272
308

.
40
40
40
50

.
30
30
30
40

.
6 N9
6 N9
6 N9
8 N9

.
3,5
3,5
3,0
4,0

.
19 k6
19 k6
19 k6
24 k6

.
M6
M6
M6
M8

b1 = výška konektoru : 25,5 mm pro přímý konektor, 39,5 mm pro otočný úhlový konektor
(příklad s přímými konektory)
