Přesné polohovací systémy

a elektrické regulační pohony

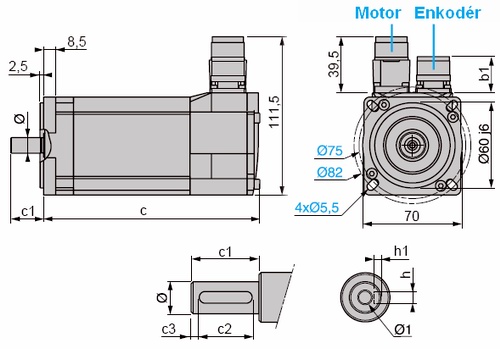

Servomotor BSH 070

Typ motoru

c = délka motoru
[mm]

c1
[mm]

c2
[mm]

c3
[mm]

h
[mm]

h1
[mm]

f
[mm]

f1
[mm]

.
BSH 070 1
BSH 070 2
BSH 070 3

bez brzdy
154
187
220

s brzdou
180
213
256

.
23
23
30

.
18
18
20

.
2,5
2,5
5,0

.
4 N9
4 N9
5 N9

.
2,5
2,5
3,0

.
11 k6
11 k6
14 k6

.
M4
M4
M5

b1 = výška konektoru : 25,5 mm pro přímý konektor, 39,5 mm pro otočný úhlový konektor
(příklad s přímými konektory)
