Regulační pohony a jejich komponenty

AC servomotory - DSM4

Nevyrábí se sériově od roku 2006.
Jsme schopni zajistit výrobu náhradního motoru nebo opravu původního.

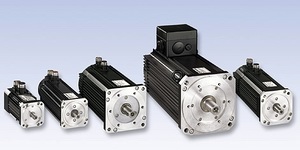

Střídavé servomotory řady DSM4 jsou 6-pólové synchronní motory. Standardně jsou vybaveny absolutním snímačem polohy typu SinCos s rozlišením 16.384/ otáčku. Součástí snímače je rovněž paměť s nahranou databází motoru.

Každý servomotor má několik variant způsobu vinutí. Ve vinutí motoru je zabudovaný snímač teploty NTC.



Typové
označení

konstr.délka

Klidový
moment
(Nm)

Jmen.
moment
(Nm)

Maxim.
moment
(Nm)

Jmen.
otáčky
(min-1)

Jmen.
výkon
(kW)

Moment
setrvač.
(kg cm2)

DSM 4-05
.1
.2
.3
.4

.
0,34
0,50
0,65
1,00

.
0,32
0,48
0,60
0,80

.
1,7
2,5
3,2
5,0

.
6000
6000
6000
6000

.
0,20
0,30
0,38
0,50

.
0,17
0,24
0,31
0,45

DSM 4-07
.1
.2
.3

.
0,65
1,50
2,30

.
0,5-0,6
1,0-1,3
1,5-2,0

.
3,1
7,2
11,0

.
4000-6000
4000-6000
4000-6000

.
0,25-0,31
0,54-0,62
0,83-0,94

.
0,22
0,36
0,57

DSM 4-09
.1
.2
.3
.4

.
0,95
2,70
4,50
6,00

.
0,7-0,8
2,0-2,4
2,8-3,9
3,0-5,0

.
4,3
12,2
20,3
27,0

.
3000-6000
3000-6000
3000-6000
3000-6000

.
0,25-0,44
0,75-1,25
1,22-1,76
1,57-1,88

.
1,20
2,70
4,20
5,40

DSM 4-11
.1
.2
.3
.4

.
4,20
7,00
10,0
12,0

.
3,0-3,7
3,8-6,1
5,0-8,4
8,6-9,9

.
18,9
31,5
45,0
54,0

.
3000-6000
3000-6000
3000-6000
3000-4000

.
1,2-1,9
1,9-2,4
2,6-3,2
3,1-3,6

.
4,80
7,40
9,80
12,7

DSM 4-14
.1
.2
.3
.4

.
8,50
14,0
19,0
27,0

.
5,2-7,0
7,6-12,2
8,7-16,5
15,5-21,4

.
42,0
70,0
85,0
121,0

.
2000-4000
2000-4000
2000-4000
2000-3000

.
1,5-2,2
2,6-3,5
3,5-4,6
4,5-4,9

.
12,3
19,5
26,7
36,0

DSM 4-19
.1
.2

.
25,0
50,0

.
16,0-22,5
31,0-42,0

.
88,0
175,0

.
1500-4000
1500-3000

.
3,5-6,7
6,6-9,7

.
84,0
147,0

Uvedená rozpětí parametrů odpovídají různým způsobům vinutí, podle kterých jsou rozlišovány další podtypy. Ty zde nejsou pro značnou obsáhlost údajů dále rozepsány.
Pro všechny motory této řady platí : krytí IP65, izolační třída F, pracovní teplota -25 až +40°C



Výkresy:

Typ motoru :

DSM 4-05

DSM 4-07

DSM 4-09

DSM 4-11

DSM 4-14

DSM 4-19

Příruba (mm)

55 x 55

70 x 70

92 x 92

110 x 110

140 x 140

190 x 190
