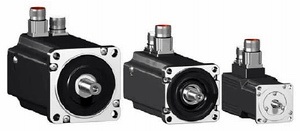

AC servomotory - BRH

Nevyrábí se od roku 2012.

Servomotory řady BRH se používají se servoměniči typu LXM-05 a LXM-32. Jsou to univerzální motory pro široké spektrum aplikací.

Motory jsou vybaveny absolutním snímačem polohy typu SinCos s rozlišením 16.384 poloh na otáčku. V motoru je zabudována paměť EPROM s databází základních parametrů motoru.

 BRH 057 :    příruba 57,2 x 57,2 mm, 10-pólový synchronní motor

Velikost
typ vinutí

nmax
[min-1]

Md
[Nm]

Mmax
[Nm]

Imax
[A]

Pn
[kW]

kT
[Nm/A]

Jrot
[kgcm2]

m
[kg]

1P
1T

8.000

0,46

1,4

5,40
8,66

0,22

0,34
0,21

0,09

1,1

2P

8.000

0,76

2,6

8,00

0,40

0,38

0,17

1,4

3P

8.000

1,05

3,9

10,00

0,52

0,42

0,25

1,7

4P

8.000

1,30

4,9

11,35

0,60

0,46

0,33

2,0



 BRH 085 :    příruba 85 x 85 mm, 10-pólový synchronní motor

Velikost
typ vinutí

nmax
[min-1]

Md
[Nm]

Mmax
[Nm]

Imax
[A]

Pn
[kW]

kT
[Nm/A]

Jrot
[kgcm2]

m
[kg]

1M
1P

6.000

1,86

5,65

12,4
15,4

0,91

0,60
0,48

1,06

2,2

2M
2P

6.000

3,10

10,80

16,5
26,4

1,05
1,13

0,75
0,47

2,01

3,3

3M
3P

6.000

4,20

14,60

23,1
32,8

1,24
1,26

0,72
0,51

2,96

4,4

4M
4P

6.000

5,30

18,80

24,8
31,2

1,50
1,38

0,86
0,68

3,91

6,1



 BRH 110 :    příruba 110 x 110 mm, 10-pólový synchronní motor

Velikost
typ vinutí

nmax
[min-1]

Md
[Nm]

Mmax
[Nm]

Imax
[A]

Pn
[kW]

kT
[Nm/A]

Jrot
[kgcm2]

m
[kg]

1P

6.000

5,2

16,2

25,0

2,20

0,83

4,51

4,9

2P

6.000

9,0

31,0

37,6

1,99

0,96

8,79

7,7

3P

4.500

12,0

43,0

45,2

2,36

1,06

13,08

10,5

Motory je možno použít pro napájecí napětí servojednotek 115Vac, 230 Vac a 400 Vac.
Pro všechny motory řady BRH platí :
   krytí IP56 (hřídel bez použití gufera IP41), izolační třída F (do 155°C), teplota okolí -15 až +40°C
Ve vinutí motoru je zabudovaný snímač teploty PTC, který je vyveden přes konektor enkodéru.

Absolutní enkodéry SinCos :   signálové rozhraní HiperFace

Typ

režim

rozlišení / otáčku

princip

SEK52

Single Turn

16.384

16 period / otáčku, 10-bit vzorkování
pouze pro LXM-05 !

SKS36
SKM36

Single Turn
Multi Turn

131.072

128 period / otáčku, 10-bit vzorkování
Multi Turn: 4.096 otáček



Volitelná provedení :

  • vinutí typu M pro maximální moment, P pro střední moment a otáčky, T pro maximální otáčky
  • absolutní enkodér SinCos single turn nebo SinCos multi turn
  • motor bez brzdy (standard) nebo s brzdou
  • hladká hřídel (standard) nebo hřídel s perem
  • krytí kolem hřídele IP41 (standard) nebo IP56
  • přímé konektory (standard) nebo úhlové otočné konektory
