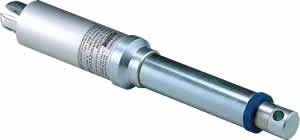

Tyčové aktuátory L02, L03

  • stejnosměrný motor s permanentním magnetem
  • planetový převod
  • trapézový šroub nebo kuličkový šroub
  • chromované ocelové táhlo
  • trvalá tuková náplň
  • krytí IP65
  • přerušovaný provoz S3
  • koncové spínače nebo enkoder na vyžádání
  • rozsah pracovní teploty -10°C až +60°C
  • napájení 12 / 24 Vdc
Lineární pohon L02



Model L02 :

Verze

Síla
(N)

Rychlost
(mm/s)

Otáčky motoru
(rpm)

Max. zdvih
(mm)

S3
(max)

Trapézový šroub
(mm)

M01
M02
M03
M04
M05
M06
M07

280
220
240
750
840
1600
2000

100
60
40
30
20
10
5

500
300
300
150
150
150
80

795
800
800
795
800
770
690

30%
5 min.

16 x 12
16 x 12
16 x 8
16 x 12
16 x 8
16 x 4
16 x 4

M08
M09
M10

800
900
1500

16
10
5

80
80
80

795
800
795

10%
10 min.

16 x 12
16 x 8
16 x 4



Model L02 VRS :

Verze

Síla
(N)

Rychlost
(mm/s)

Otáčky motoru
(rpm)

Max. zdvih
(mm)

S3
(max)

Kuličkový šroub
(mm)

M01
M02
M03
M04

1000
1000
2000
2000

42
25
12
6

500
300
150
80

765
790
560
560

30%
5 min.

14 x 5

M05

1500

6

80

645

10%
10 min.

14 x 5



Model L03 :

Verze

Síla
(N)

Rychlost
(mm/s)

Otáčky motoru
(rpm)

Max. zdvih
(mm)

S3
(max)

Trapézový šroub
(mm)

M01
M02
M03

3000
5000
2000

20
10
30

155
155
155

560
435
690

30%
5 min.

16 x 8
16 x 4
16 x 12



Model L03 VRS :

Verze

Síla
(N)

Rychlost
(mm/s)

Otáčky motoru
(rpm)

Max. zdvih
(mm)

S3
(max)

Kuličkový šroub
(mm)

M01

5000

13

155

355

30%
5 min.

14 x 5

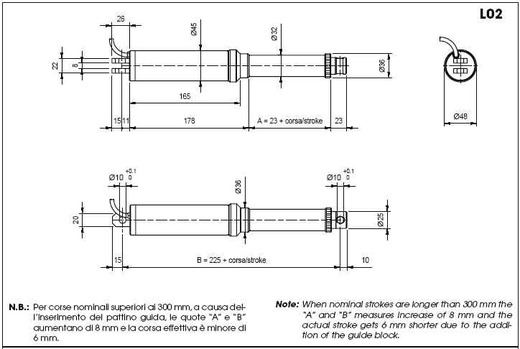

Výkres L02

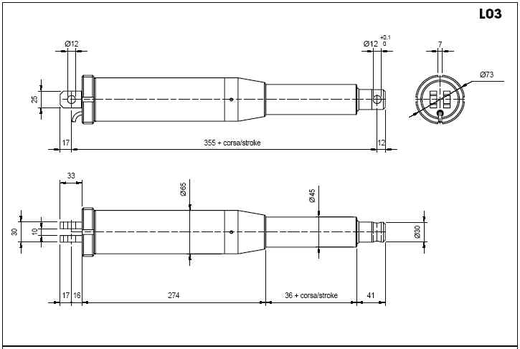

Výkres L03

Dokumentace :

Model L02

Model L03
