Tyčové aktuátory M9

  • síla v tahu a tlaku až 300 N
  • zdvih 50 mm, samosvorný
  • napájecí napětí 24 Vdc (příp.12 Vdc)
  • plastový kryt, nízká hmotnost
  • zabudované koncové spínače
  • zabudovaná nadproudová ochrana
  • bezúdržbové provedení (trvalá mazací náplň)
  • stupeň krytí IP-30, vlnovcový měch
  • provozní teplota: -10°C až +60°C
  • prostorově nenáročné kompaktní provedení
  • cenově úsporné

Typ

Zdvih
[mm]

Rychlost
[mm/s]

Max. síla v tahu a tlaku
dynamicky (staticky) [N]

Odběr proudu
při 24V [A]

Hmotnost
[kg]

M999

50

5

300 (500)

~ 0,6

0,4

M999.1

50

14

125 (500)

~ 0,7

0,4

M999.2

50

2

300 (500)

~ 0,6

0,4

  • Boční síly jsou nepřípustné !!!
  • Při běhu naprázdno se zvýší rychlost o asi 25%
  • Doběh pohybu je 1-3 mm (v závislosti na rychlosti a zátěži).
    Lze jej omezit zapojením motoru nakrátko

Maximální četnost zapnutí při 20°C :

M999

50 dvojzdvihů / hod.

M999.1

150 dvojzdvihů / hod.

M999.2

20 dvojzdvihů / hod.



Volitelné varianty (při větším počtu kusů) :

  • jiné délky zdvihu: 10 mm, 30 mm
  • zabudovaný potenciometr
  • signální kontakty
  • jiný teplotní rozsah

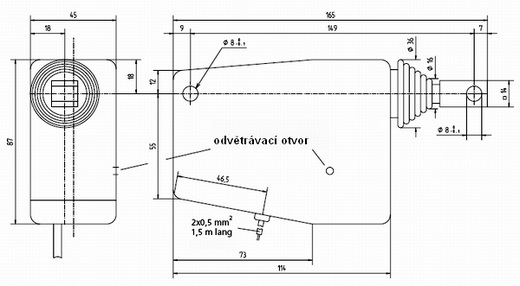

Výkres lineárního pohonu M9

Utěsněním odvětrávacího otvoru je možno dosáhnout krytí IP-44, ale vzniká nebezpečí tvorby kondenzované vody uvnitř pohonu při nízkých teplotách (pouze na vlastní odpovědnost).
