Tyčové aktuátory LZ80

  • síla až 12.000 N v tahu nebo tlaku
  • rychlost až 25 mm/s
  • libovolný zdvih do 1.000 mm (po 7,5 mm)
  • trapézový nebo kuličkový šroub s oběhem
  • samosvorný, libovolná montážní poloha
  • možnost zajištění polohy brzdou motoru
  • výsuvná tyč je zajištěna proti točení
  • napájecí napětí 24 (36) Vdc (max. 16 A)
  • zabudované koncové spínače
  • bezúdržbové provedení (trvalá mazací náplň)
  • krytí IP-54 nebo IP-66



  • boční drážky pro montáž příslušenství
  • speciální ložiska pro minimální axiální vůli
  • poměrná doba provozu závisí na zatížení a teplotě okolí, u kuličkového šroubu je 100%, při max.zatížení je cca 20%
  • provozní teplota: -10°C až +60°C



Zdvih
[mm]

Stavební délka
- rozměr X [mm]

Hmotnost
[kg]

7,5 - 397,5
405,0 - 600,0
607,5 - 795,0
802,5 - 1.005,0

zdvih + 311 mm
zdvih + 311 mm
zdvih + 311 mm
zdvih + 311 mm

12,5 - 16,0
16,0 - 18,0
18,0 - 20,0
20,0 - 22,0



Mechanický převod lineárního šroubového pohonu :

verze

trapézový šroub

verze

kuličkový šroub

Převod.
poměr
i =

Max.
síla
[N]

Rychlost
 (24V)
[mm/s]

Max.
proud
[A]

Převod.
poměr
i =

Max.
síla
[N]

Rychlost
 (24V)
[mm/s]

Max.
proud
[A]

a
c
b

10,5:1
21:1
42:1

2.000
5.000
10.000

23-25
11-13
5-6,5

9,5
11
12

d
e
f

10,5:1
21:1
42:1

6.000
12.000
12.000

23-24
11-12
5,5-6,5

10
11
7

Pozn. uvedený max.odběr proudu platí pro maximální sílu, skutečný proud závisí na zatížení pohonu

Provedení s kuličkovým šroubem se dodává vždy s brzdou motoru.

Elektrické připojení se provádí pomocí kombinovaného kabelu (standardně 2m), kterým je vyveden motor, brzda, koncové spínače, příp. další.

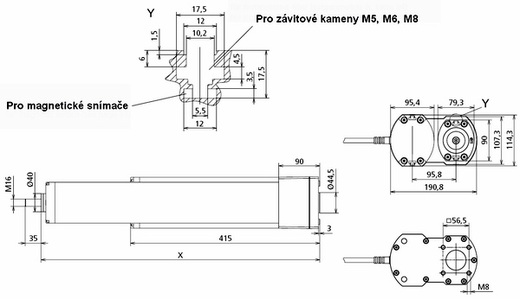

Výkres lineárních pohonů LZ 80

Volitelné příslušenství :

  • motorová brzda 24 Vdc / 1A
  • volitelně může být napájecí napětí pohonu 36 Vdc (rychlejší)
  • magnetický snímač polohy pohonu - montuje se do boční drážky na těle pohonu
  • bezpečnostní matice šroubu (zajišťuje bezpečnost zejména při vertikálním zvedání břemene)
  • hlava s vidlicí pro našroubování na konec výsuvného jha
  • výkyvná příruba pro pevný konec pohonu
  • výkyvné boční čepy pro kyvné upevnění pohonu
  • čtyřhranná matice M5, M6 nebo M8 do boční drážky na těle pohonu (sada 20 kusů)
