Robotické systémy

a elektrické pohony pro automatizaci

Tyčové aktuátory LZ60





  • síla až 5000 N, vysoká hustota výkonu
  • rychlost až 85 mm/s
  • samosvorný, libovolná montážní poloha
  • výsuvná tyč je zajištěna proti točení
  • napájecí napětí 24-36 Vdc (max. 5.5 A)
  • zabudované koncové spínače
  • bezúdržbové provedení (trvalá mazací náplň)
  • krytí IP-54
  • provozní teplota: -10°C až +60°C
  • poměrná doba provozu závisí na zatížení a teplotě okolí, při max.zatížení je to 15%
  • opakovaná přesnost polohování < 0,5 mm
    (při stejné zátěži a směru)



Provedení:
LZ 60 P / LZ 60 S

Zdvih
[mm]

LZ 60 P

LZ 60 S

Stavební délka
- rozměr X [mm]

Hmotnost
[kg]

Stavební délka
- rozměr X [mm]

Hmotnost
[kg]

- 0105-m-n
- 0150-m-n
- 0202-m-n
- 0255-m-n
- 0300-m-n
- 0352-m-n
- 0405-m-n
- 0450-m-n
- 0502-m-n
- 0555-m-n
- 0600-m-n

105,0
150,0
202,0
255,0
300,0
352,0
405,0
450,0
502,0
555,0
600,0

273,5
318,5
371,0
423,5
468,5
536,0
588,5
633,5
686,0
738,5
783,5

3,7
3,8
4,0
4,2
4,4
4,5
4,7
4,9
5,1
5,2
5,4

446,0
491,0
543,5
596,0
641,0
708,5
761,0
806,0
858,5
911,0
956,0

2,9
3,0
3,2
3,4
3,6
3,7
3,9
4,1
4,3
4,4
4,6



Mechanický převod na šroubu :

m =

LZ 60 P

m =

LZ 60 S

Max.
síla
[N]

Rychlost
 (24V)
[mm/s]

Rychlost
 (36V)
[mm/s]

Max.
proud
[A]

Max.
síla
[N]

Rychlost
 (24V)
[mm/s]

Rychlost
 (36V)
[mm/s]

Max.
proud
[A]

a
c
b
e
d

600
1.000
2.000
3.000
5.000

40-65
25-40
6-22
5-12
3-6

65-85
39-50
13-28
9-15
5-9

5.0
4,0
5,5
4,0
5,0

a
b
c
.
.

1.500
3.000
5.000
.
.

23-36
3,5-9
3-7
.
.

30-45
6-12
5-9
.
.

4,8
4,0
4,0
.
.

Pozn. uvedený max.odběr proudu platí pro maximální sílu, skutečný proud závisí na zatížení pohonu.



Elektrické připojení :

n = "a"

n = "b"

n = "c"

n = "d"
elektrické připojení "a" elektrické připojení "b" elektrické připojení "c" elektrické připojení "d"

Kabel 2,5 m pro připojení na transformátorový řídicí systém nebo na jiný vnější zdroj 24-36 Vdc. Koncáky jsou zapojeny v pohonu.

Kabelem cca 1 m s volným koncem jsou vyvedeny motor,  koncáky aj.
např. pro připojení na PLC.

Kabel 2,5 m pro připojení k řídicímu systému se synchronizací chodu.

Pohon s integrovaným řízením. Konektory pro síťový kabel 3 m a dvoutlačítkový ruční nebo nožní ovladač.



Lineární šroubový pohon LZ 60 P s integrovaným řízením :

  • v pohonu je zabudována transformátorová řídicí jednotka (napájení kabelem ze sítě)
  • ruční nebo nožní ovladač pohonu
  • elektrické připojení - viz varianta "d"
  • kryt motoru je konstrukčně o něco delší (podle výkresu)
  • hmotnost je o cca 1 kg vyšší

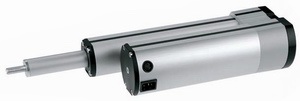

LZ60P s integrovaným řízením



Volitelné varianty (při větším počtu kusů) :

  • kuličkový šroub se stoupáním 5 mm. Stavební délka (rozměr X) je pak o 30 mm delší
  • model LZ 60 S s integrovaným transformátorovým řídicím systémem v pohonu



Rozměry :

Výkres lineárních pohonů LZ 60 P

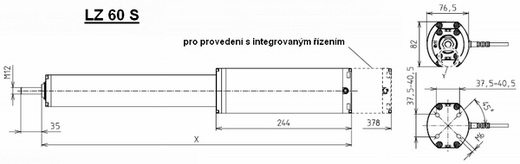

Výkres lineárních pohonů LZ 60 S



Volitelné příslušenství :

  • magnetický snímač polohy pohonu - montuje se do boční drážky na těle pohonu
  • hlava s vidlicí pro našroubování na konec výsuvného jha
  • hlava s kulovým třmenem pro našroubování na konec výsuvného jha
  • výkyvná příruba pro pevný konec pohonu
  • výkyvné boční čepy pro kyvné upevnění pohonu
  • čtyřhranná matice M6 (dle DIN562) do boční drážky na těle pohonu (sada 20 kusů)
