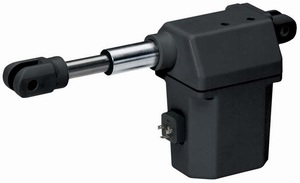

Tyčové aktuátory LAMBDA

  • síla v tlaku až 6.000 N
  • samosvorný až do maximálního zatížení
  • zdvih do 600 mm
  • stejnosměrný motor 24 Vdc
    (proud podle zatížení)
  • zabudované koncové spínače (nastavitelné)
  • antikorozní provedení
  • krytí IP-66
  • provozní teplota: -20°C až +60°C
  • zabudovaná tepelná ochrana motoru
  • poměrná doba provozu 1 : 9
    (při maximální zátěži)
  • odchylka polohování < 1 mm
    (při konstantní zátěži)
  • životnost min. 100.000 cyklů
    (1 cyklus = plné vysunutí a zasunutí)
Lineární šroubový pohon LAMBDA

Typ

Zdvih
[mm]

Hmotnost
[kg]

Rychlost (viz graf)
[mm/s]

Max. síla v tlaku / tahu
[N]

Verze I
LBM 1
LBM 2
LBM 3
LBM 4
LBM 5
LBM 6

.
100
150
200
250
300
400

.
2,3
2,5
2,7
2,9
3,1
3,5

5

6.000 / 4.000

Verze II
LBM 11
LBM 12
LBM 13
LBM 14
LBM 15
LBM 16
LBM 17
LBM 18

.
100
150
200
250
300
400
500
600

.
2,3
2,5
2,7
2,9
3,1
3,5
3,9
4,3

8

4.500 / 4.000

Verze III
LBM 21
LBM 22
LBM 23
LBM 24
LBM 25
LBM 26
LBM 27
LBM 28

.
100
150
200
250
300
400
500
600

.
2,3
2,5
2,7
2,9
3,1
3,5
3,9
4,3

21

2.000 / 2.000

Volitelné příslušenství :

  • zabudovaný odporový vysílač polohy - potenciometr 10 kOhm (pro kterýkoliv typ pohonu)
  • vnější řídicí jednotka pro až 3 pohony napájená ze sítě 230 Vac
  • ruční ovladač k řídicí jednotce pro až 3 pohony nebo nožní ovladač pro 1 pohon

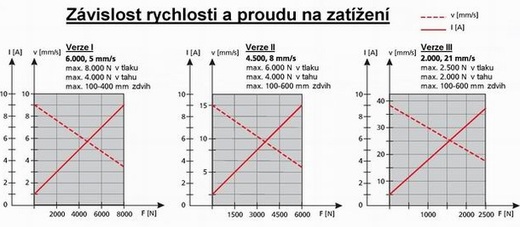

Rychlost a proud v závislosti na zatíženíVýkres lineárního pohonu LAMBDA

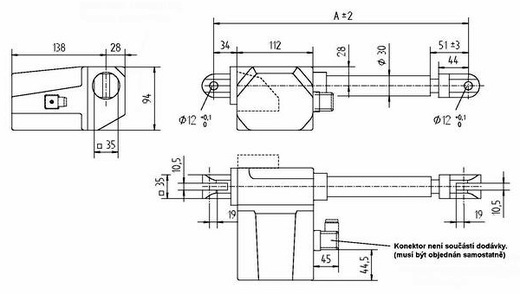

Výkres lineárního pohonu LAMBDA

Montážní délka při zasunutém pohonu - rozměr A :

  • pro zdvih 100 - 300 mm je A = 175 mm + zdvih
  • pro zdvih 400 - 600 mm je A = 225 mm + zdvih
