Regulační pohony a jejich komponenty

Tyčové aktuátory 015

  • síla v tahu a tlaku až 1000 N
  • rychlost až 100 mm/s
  • zdvih pevný nebo nastavitelný
  • napájecí napětí 24 Vdc
  • robustní provedení pro těžká provozní zatížení
  • zabudované koncové spínače
  • zabudovaná nadproudová ochrana
  • nerezové provedení šroubu a výsuvné tyče
  • bezúdržbové provedení (trvalá mazací náplň)
  • krytí IP-54, kryt z duralu a umělé hmoty
  • provozní teplota: -20°C až +80°C
  • poměrná doba provozu max. 10% (při 20°C)
  • opakovaná přesnost polohování < 1 mm
    (při stejné zátěži a směru)

Typ

Zdvih
[mm]

Rychlost
[mm/s]

Max. síla v tahu a tlaku
dynamicky (staticky) [N]

Odběr proudu
při 24V [A]

Hmotnost
[kg]

LH15
LH15.1
LH15.2

140

5
10
22

1000 (2000)
600 (2000)
300 (2000)

~ 2,2

1,2

LH15.3
LH15.4
LH15.5

100 *)

5
10
22

1000 (2000)
600 (2000)
300 (2000)

~ 2,2

1,2

LH15.6
LH15.7
LH15.8

140

25
60
100

450 (1000)
200 (500)
60 (150)

~ 2,2

1,2

LH15.9
LH15.10
LH15.11

100 *)

25
60
100

450 (1000)
200 (500)
60 (150)

~ 2,2

1,2

 *) Pohony se zdvihem 100 mm mají možnost měnit délku zdvihu šroubem zvenčí (posun konc. spínače)

Doběh pohybu je 0,5 - 10 mm (v závislosti na rychlosti a zátěži).
Lze jej omezit zapojením motoru nakrátko.


Volitelné varianty
(při větším počtu kusů) :

  • jiné délky zdvihu: 180 mm a 300 mm (pevný zdvih), 140 mm a 260 mm (nastavitelný zdvih)
  • zabudovaný potenciometr
  • signální kontakty
  • vyšší krytí pomocí vlnovcového měchu

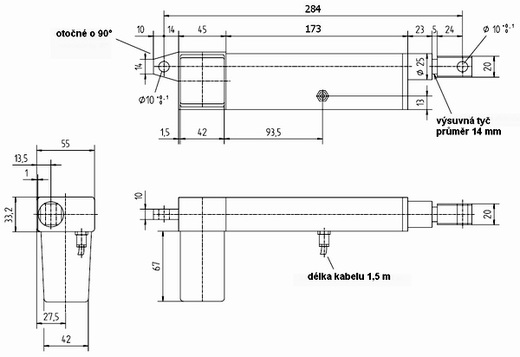

Výkres lineárních pohonů 015
