Tyčové aktuátory 010





  • síla v tahu a tlaku až 500 N
  • zdvih pevný (M10) nebo nastavitelný (LH..)
  • napájecí napětí 24 Vdc (příp.12 Vdc)
  • kvalitní stejnosměrný bezželezný motor
    (proud podle zatížení)
  • zabudované koncové spínače
  • bezúdržbové provedení (trvalá mazací náplň)
  • krytí IP-40 (M10) a IP-54 (LH..)
  • provozní teplota: -20°C až +40°C (M10, LH10) -20°C až +85°C (LH11, LH950)
  • poměrná doba provozu max. 40% (při 20°C)
  • opakovaná přesnost polohování < 0,5 mm
    (při stejné zátěži a směru)



Typ

Zdvih
[mm]

Rychlost
[mm/s]

Max. síla v tahu a tlaku
dynamicky (staticky) [N]

Odběr proudu
při 24V [A]

Hmotnost
[kg]

M10
- 01
- 02
- 04
- 10

.
40
40
40
40

.
0,25
1,9
4
10

.
300 (500)
300 (500)
200 (500)
50 (500)

~ 0,4

0,45

LH10
- 01
- 02
- 04
- 10

.
90
100
100
100

.
0,25
1,9
4
10

.
300 (500)
300 (500)
200 (500)
50 (500)

~ 0,4

0,55

LH11
- 07
- 22

.
100
100

.
7
22

.
300 (500)
100 (500)

~ 1,1

0,75

LH950
- 04

.
100

.
4

.
500 (1250)

~ 1,1

1,15

  • Pohony LH10, LH11 a LH950 mají nastavitelný zdvih od 30 mm
  • Doběh pohybu je 1-3 mm (v závislosti na rychlosti a zátěži).
    Lze jej omezit zapojením motoru nakrátko.



Volitelné varianty (při větším počtu kusů) :

  • jiné délky zdvihu, případně jiné rychlosti
  • 3.spínač polohově nastavitelný mezi krajními polohami
  • zabudovaný lineární potenciometr 1 kOhm
  • signální kontakty
  • nerezové provedení šroubu a výsuvné tyče
  • vlnovcový měch pro M10 zvyšující krytí na IP-54
  • jiný teplotní rozsah



Rozměry :

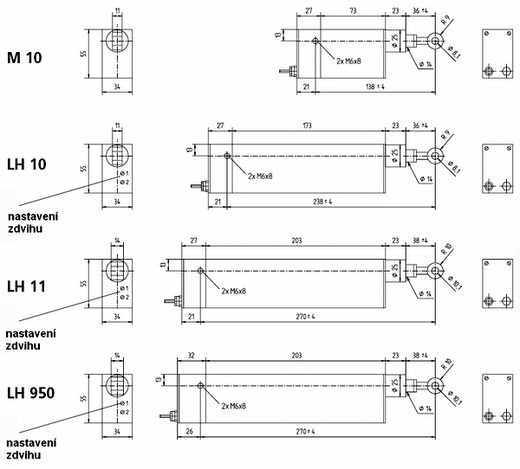

Výkres lineárních pohonů 010
