Lineární polohovací stoly - TAS

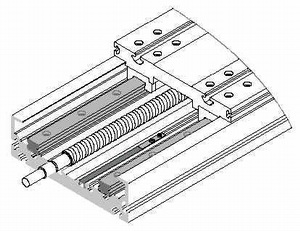

Používají se pro konstrukce strojních zařízení. Základnu tvoří velmi tuhý a přesný duralový profil, který spolu se dvěma předepnutými kuličkovými vedeními a kuličkovým šroubem zajišťují vysoce přesné a bezvůlové nastavení polohy, tichý chod a vysokou životnost. Tato konstrukce umožňuje, aby jezdec stolu mohl být zatěžován velkými silami a klopnými momenty. Mohou být použity i pro konstrukce křížových stolů.
Mechanika stolu je kryta na obou stranách ochranným měchem. Pohon stolu může být buď v ose šroubu nebo pomocí řemenové předlohy paralelně vedle stolu nebo pod ním. Induktivní snímače koncových poloh jsou zabudovány dovnitř tělesa stolu. Montáž stolu se provádí pomocí drážek v základním profilu. Lineární stoly TAS se vyrábí ve třech velikostech:
- TAS41 (dříve LT-100)
- TAS42 (dříve LT-150)
- TAS43 (dříve LT-200)
|
Typ |
Průřez profilu osy [mm] |
Kuličkový šroub *) [mm] |
Síla posuvu max. [N] |
Hnací moment max. [Nm] |
Rychlost pojezdu max. [m/s] |
Zrychlení pojezdu max. [m/s2] |
Délka pojezdu max. [mm] |
|
TAS41 SBA TAS41 SBB TAS41 SBC |
100 x 39 |
∅12 x 2 **) ∅12 x 5 ∅12 x 10 |
500 800 780 |
0,4 0,9 1,6 |
0,10 0,25 0,50 |
0,8 2,0 4,0 |
600 |
|
TAS42 SBB TAS42 SBC TAS42 SBD |
150 x 54 |
∅16 x 5 ∅16 x 10 ∅16 x 16 |
2.200 1.120 1.080 |
2,2 2,3 3,4 |
0,25 0,50 0,80 |
2,0 4,0 6,4 |
1.000 |
|
TAS43 SBB TAS43 SBC TAS43 SBE |
200 x 59 |
∅20 x 5 ∅20 x 10 ∅20 x 20 |
2.580 1.760 1.700 |
2,7 3,5 6,4 |
0,25 0,50 1,00 |
2,0 4,0 8,0 |
1.500 |
*) Rozměr kuličkového šroubu udává : průměr x stoupání [mm]
**) Stoupání šroubu 2 mm není standardní a dodávku je potřeba konzultovat s výrobcem.
Kuličkový šroub lineárního stolu je vyroben v toleranční třídě IT-7, případně IT-5 (option).
Opakovaná přesnost polohování lineárního stolu je v toleranci +/- 0,02 mm
(v závislosti na změnách teploty, rychlosti a zatížení).
Provozní podmínky: teplota okolí od -15°C do +40°C,
vlhkost vzduchu do 75% rF (roční průměr) nebo do 95% rF během 30 dnů.
|
Maximální síly a klopné momenty |
Typ : |
TAS41 (LT-100) |
TAS42 (LT-150) |
TAS43 (LT-200) |
|
Fx (N) Fy (N) Fz + (N) Fz - (N) . Mx (Nm) My (Nm) Mz (Nm) |
500 - 800 1.720 2.155 2.155 . 48 90 72 |
1.080 - 2.200 2.660 6.285 3.140 . 110 190 160 |
1.700 - 2.580 3.550 8.380 4.190 . 205 335 285 |
Síly a klopné momenty jsou kalkulovány pro servisní dobu života 5.000 km pro TAS41 a 10.000 km pro TAS42/43.
Poznámka: do roku 2008 měly lineární stoly označení LT (LT-100 → TAS41, LT-150 → TAS42, LT-200 → TAS43).
Dokumentace :
|
1,09 MB 1,70 MB 8,83 MB |
3D-model :
Vám vygenerujeme a pošleme e-mailem nebo si jej můžete sami sestavit na portálu b2b.partcommunity.com
