Sloupový aktuátor - LAMBDA COLONNE

Sloupový lineární pohon Lambda Colonne

  • 3-segmentový teleskop, vedení s minimální vůlí
  • použití samostatně (Single) nebo v páru (Twin)

  • síla v tlaku až 4.500 N (Single) nebo 9.000 N (Twin)
  • samosvorný až do maximálního zatížení
  • zdvih do 600 mm
  • odchylka polohování < 1 mm (při konstantní zátěži)

  • stejnosměrný motor 24 Vdc (proud podle zatížení)
  • poměrná doba provozu 1 : 9 (při maximální zátěži)
  • zabudovaná tepelná ochrana motoru
  • zabudované koncové spínače (nastavitelné)

  • krytí IP54 (motor nahoře), IP40 (motor dole)
  • provozní teplota: -20°C až +60°C



Typ

Single / Twin

Zdvih / montážní výška

[mm]

Hmotnost

[kg]

Rychlost
 (viz graf)
[mm/s]

Max. síla
v tlaku / tahu
[N]

LBC 12 / LBC 22
LBC 13 / LBC 23
LBC 14 / LBC 24
LBC 15 / LBC 25
LBC 16 / LBC 26

200 / 410
300 / 460
400 / 510
500 / 610
600 / 710

5,2
5,6
6,0
7,0
8,0

20

2.000 / 2.000

LBC 112 / LBC 122
LBC 113 / LBC 123
LBC 114 / LBC 124
LBC 115 / LBC 125
LBC 116 / LBC 126

200 / 410
300 / 460
400 / 510
500 / 610
600 / 710

5,2
5,6
6,0
7,0
8,0

8

4.500 / 4.500

Volitelné příslušenství :

  • zabudované odporové vysílače polohy - potenciometr 10 kOhm (pohony pro paralelní provoz Twin)
  • vnější řídicí jednotka pro paralelní provoz 2 pohonů napájená ze sítě 230 Vac

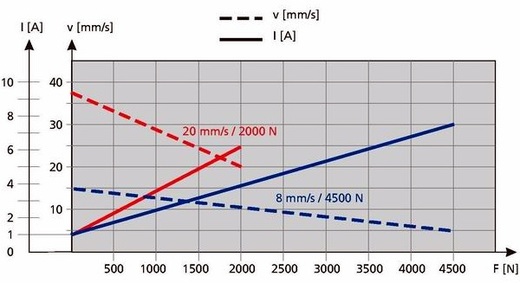

Rychlost a proud v závislosti na zatížení



Rozměry :

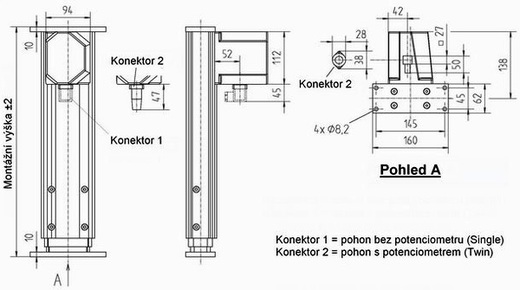

Výkres sloupového pohonu COLONNE
