Regulační pohony a jejich komponenty

Sloupový aktuátor - ALPHA COLONNE

  • 3-segmentový teleskop, vedení s minimální vůlí
  • dvě velikosti ACM (medium) a ACL (large)
  • motor je zabudován do těla sloupu
  • finální design - eloxovaný duralový profil
  • hladký povrch pro snadné čistění

  • vhodný pro zatížení v tlaku i tahu, síla až 3.000 N
  • samosvorný až do maximálního zatížení
  • zdvih do 700 mm

  • stejnosměrný motor 24/36 Vdc (proud podle zatížení)
  • poměrná doba provozu 2 : 8 (při maximální zátěži)
  • příkon 120 VA
  • zabudované koncové spínače

  • stupeň krytí IP30
  • provozní teplota: -20°C až +60°C
Sloupový lineární pohon Alpha Colonne

ACM / ACL
provedení :

Zdvih
[mm]

Stavební výška
[mm]

Hmotnost
pro ACM [kg]

Hmotnost
pro ACL [kg]

- 0200-m-n
- 0300-m-n
- 0400-m-n
- 0500-m-n
- 0600-m-n
- 0700-m-n

200
300
400
500
600
700

320
420
520
620
720
820

6,5
8,0
9,5
11,0
12,5
14,0

10,0
12,5
15,0
17,5
20,0
22,5



Mechanický převod :

m =

Max. zdvihová síla
[N]

Rychlost
[mm/s]

Max. proud
[A]

a
b
c

1.000
2.000
3.000

18
12
8

3,2
4,1
4,5



Elektrické připojení sloupového šroubového pohonu :

n = 1
n = 3
n = 4

standardní provedení (napájení 24 Vdc)
pro připojení k řídicímu systému se synchronizací chodu (napájení 36 Vdc)
zabudovaná řídicí jednotka s transformátorem, napájení 120/230 Vac (od zdvihu 300 mm)

Poznámky :

  • u provedení se zabudovanou řídicí jednotkou je hmotnost pohonu o cca 1 kg větší
  • při vybočeném zatížení je vhodnější použít robustnější provedení ACL.
    Náročnější případy vyoseného těžiště zátěže je vhodné konzultovat.


Volitelné varianty (při větším počtu kusů) :

  • jiné délky zdvihu než standardní
  • speciálně upravené montážní otvory

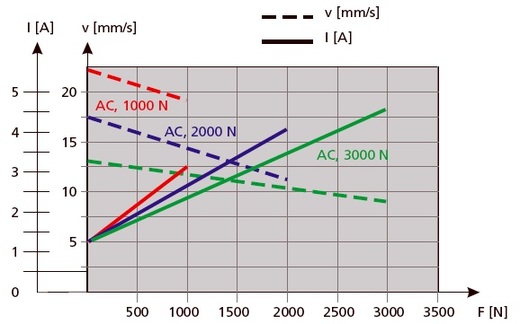

Rychlost a proud v závislosti na zatížení

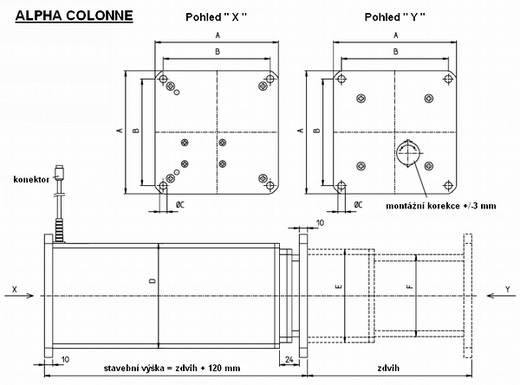

Výkres sloupového pohonu ALPHA COLONNE

velikost :

A

B

C

D

E

F

ACM
ACL

150
190

130
170

9
11

128
163

114
145

100
128
